Esimerkki 1: Sylinterimäisen peilin parametrit on esitetty kuvassa 1: D1=40 mm, D2=30 mm, R=60 mm, suorakaiteen muotoinen.

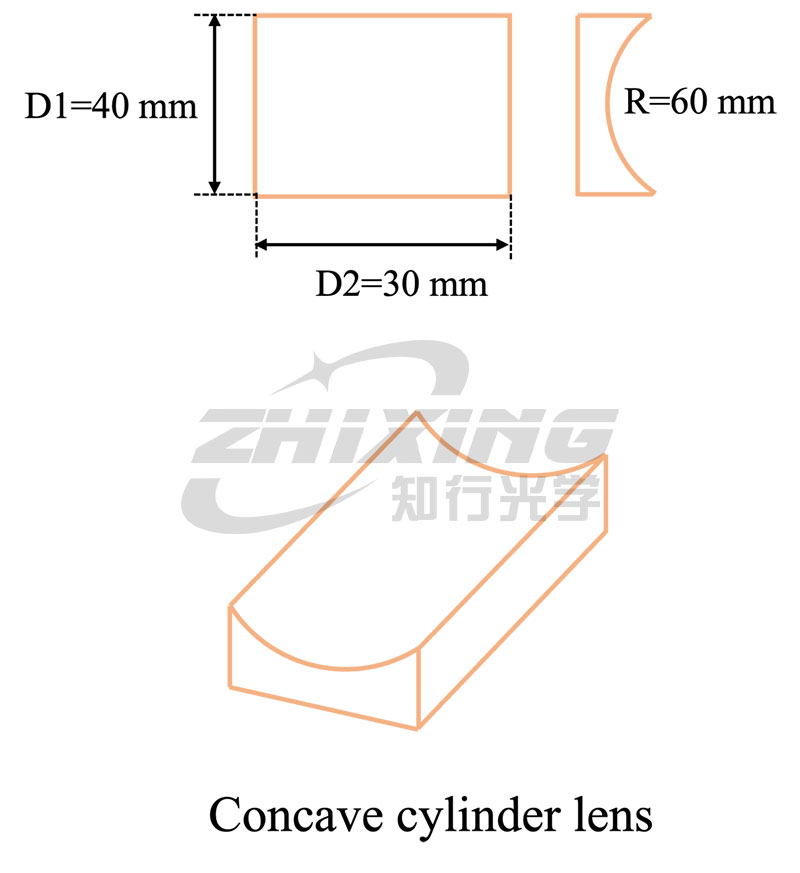

Kuva 1: Kaaviokaavio koveran pinnan parametreista
Syötä yllä olevien parametrien perusteella asiaankuuluvat parametrit (R, tyyppi, D1, D2, muoto) valintasivun punaiseen laatikkoon, kuten kuvassa 2. Työkalu laskee automaattisesti vastaavan mallin käytettävissä olevan Fno-alueen (vihreä laatikko):

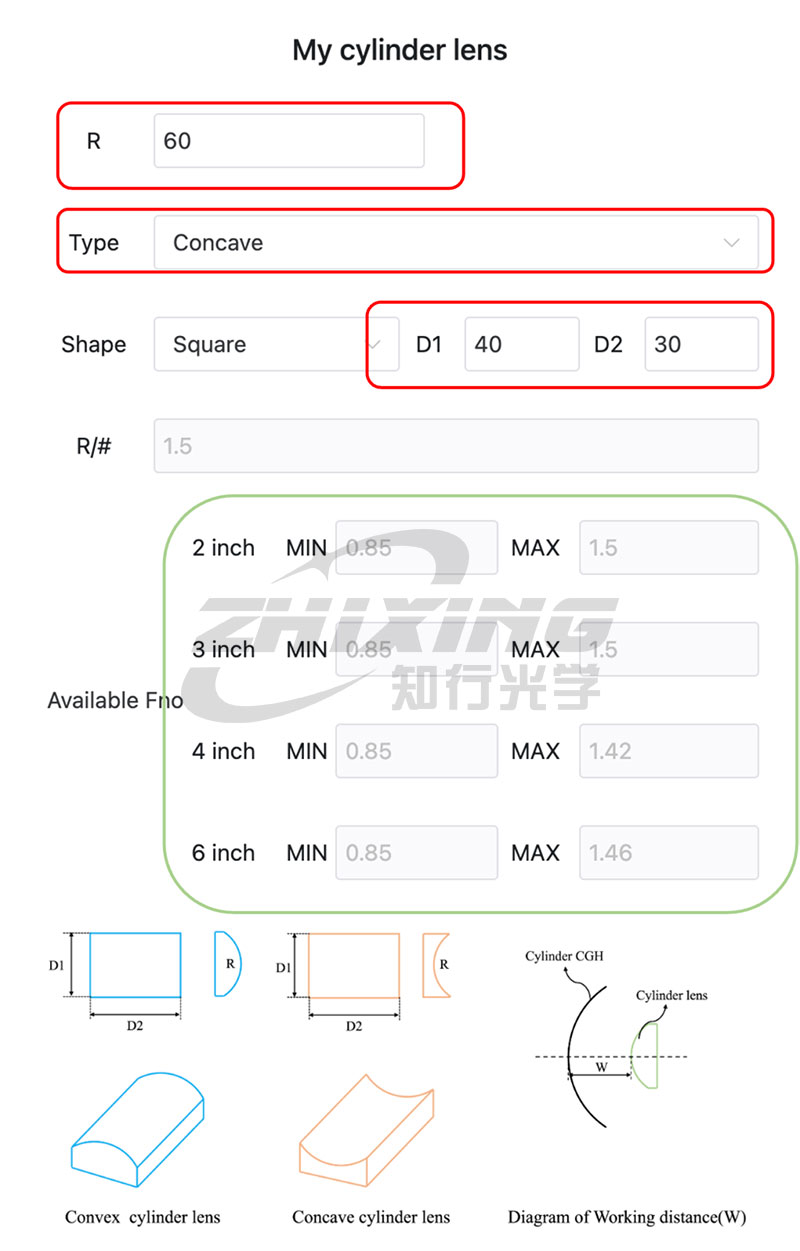

Kuva 2: Parametrin syöttö ja Fno-laskennan lähtö
Yllä olevan vihreän laatikon perusteella suositellaan kuutta mallia (katso liitteen 1 taulukko):
2-tuumainen: ZX2100, ZX2150
3-tuumainen: ZX3100, ZX3150
4 tuumaa: ZX4100
6 tuumaa: ZX6100
Esimerkki 2: Sylinterimäisen peilin parametrit ovat seuraavat: D1=30 mm, D2=40 mm, R=60 mm, suorakaiteen muotoinen.
W (etäisyys CGH:n takapinnasta sylinterin kärkeen) määräytyy asiakkaan todellisen optisen polun perusteella.

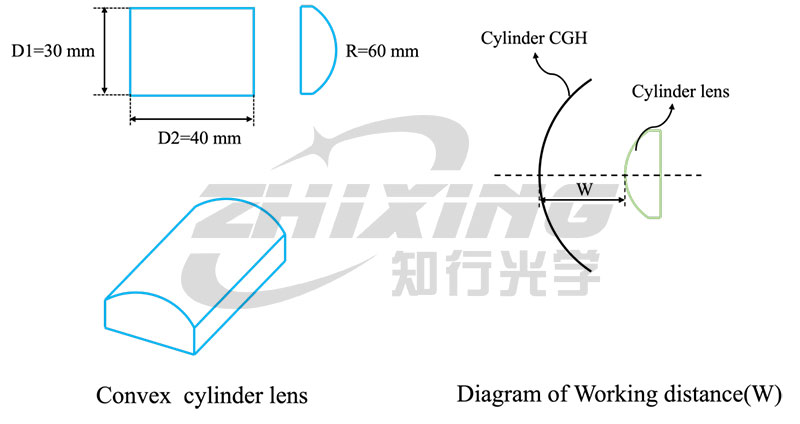

Kuva 1: Kaavio kuperista pintaparametreista
Syötä yllä olevien parametrien perusteella asiaankuuluvat parametrit (R, tyyppi, D1, D2, muoto, W) valintasivun punaiseen ruutuun, kuten kuvassa 2. Työkalu laskee automaattisesti vastaavan mallin käytettävissä olevan Fno-alueen (vihreä laatikko):

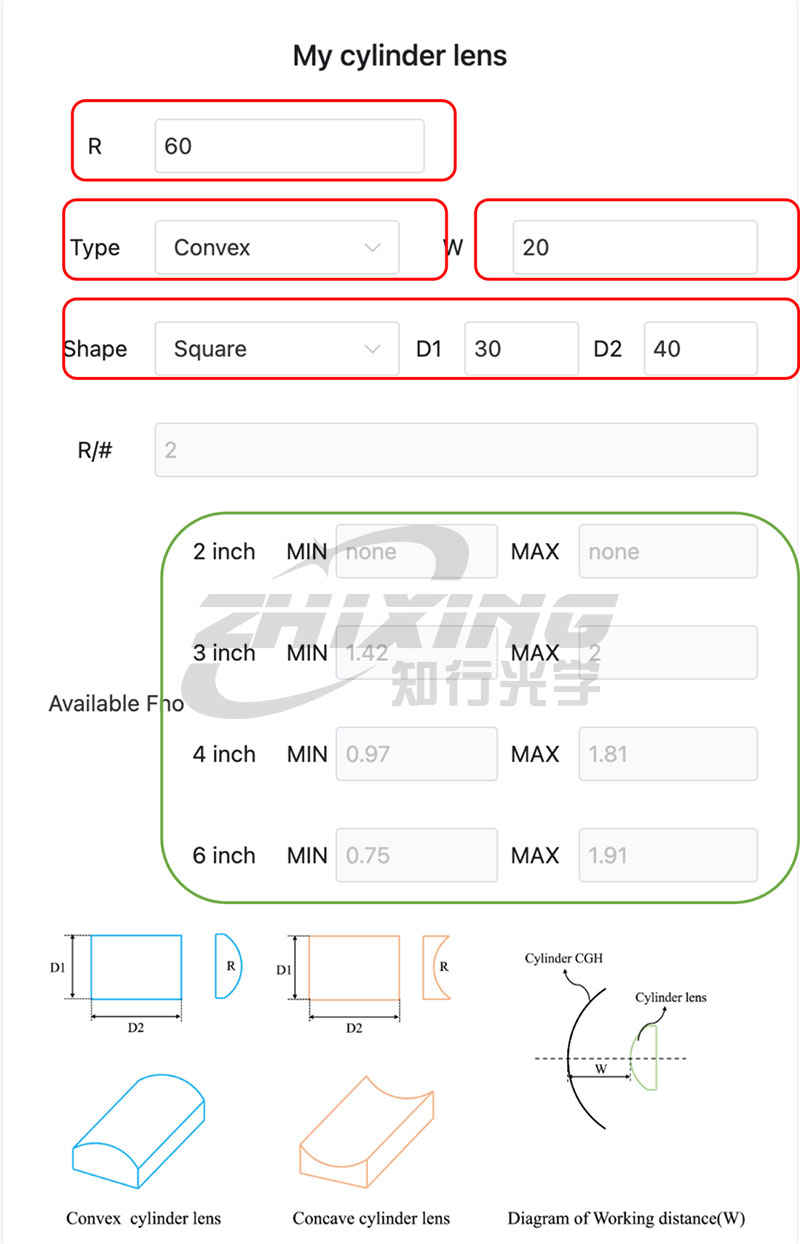

Kuva 2: Kuperan pinnan parametrien syöttö ja Fno-laskennan lähtö
Yllä olevan vihreän laatikon perusteella suositellaan kuutta mallia (katso liitteen 1 taulukko):
2-tuumainen: Ei mitään
3-tuumainen: ZX3150, ZX3200
4 tuumaa: ZX4100, ZX4150
6 tuumaa: ZX6100, ZX6150
