01 Wavefront Testing: Järjestelmän tarkkuuden määrittäminen
Aaltorintaman testaustoimenpiteet:
Se, missä määrin aaltorintama poikkeaa ihanteellisesta tilasta valon kulkeuduttua järjestelmän läpi.
Yleisiä indikaattoreita ovat:
◆PV (Peak-to-Trough Value)
◆RMS (keskineliö)
◆Zerniken poikkeavuusanalyysi
Se auttaa määrittämään:
◆Pyöreäpoikkeama
◆Kooma
◆Astigmatismi
◆Kokoonpano/säätöpoikkeama

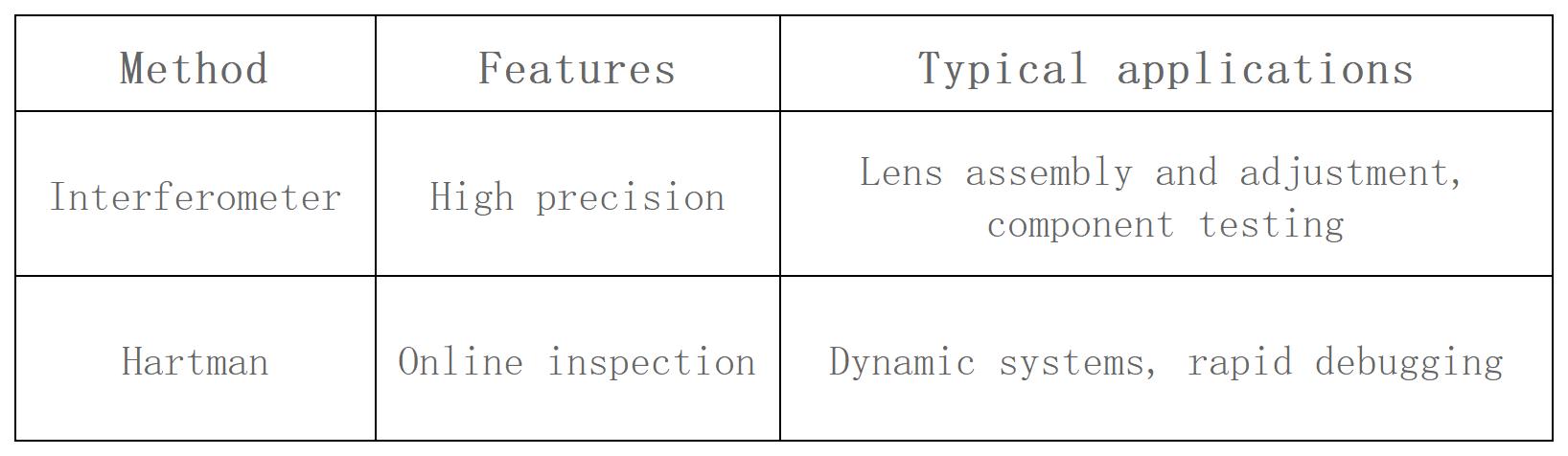

Yleiset testausmenetelmät
02 MTF-testi: Katsotaanko järjestelmä lopulta "näkee selvästi"
MTF (Modulation Transfer Function) kuvaa:
Järjestelmän kyky säilyttää kuvan yksityiskohdat ja kontrasti.
Korkeampi MTF tarkoittaa selkeämpää kuvaa.
Aaltorintamaan verrattuna MTF on lähempänä asiakkaan näkemää lopputulosta.

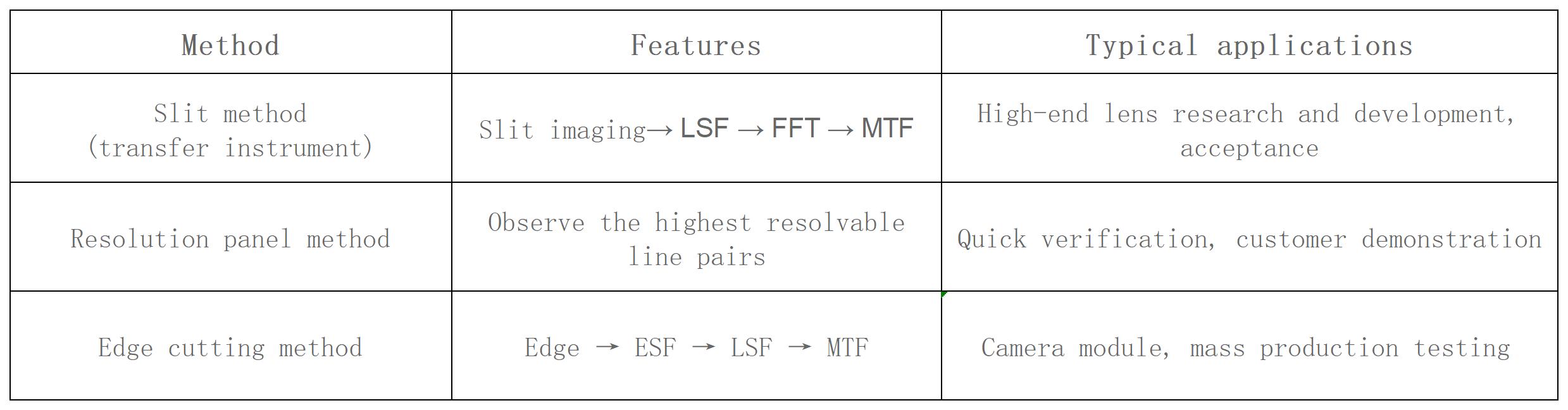

Yleiset MTF-testausmenetelmät
Niistä alalla yleisesti kutsuttu Trioptics-järjestelmä kuuluu tyypillisesti Slit Scan -menetelmään, joka on tällä hetkellä yksi standardimenetelmistä huippuluokan linssien testauksessa.

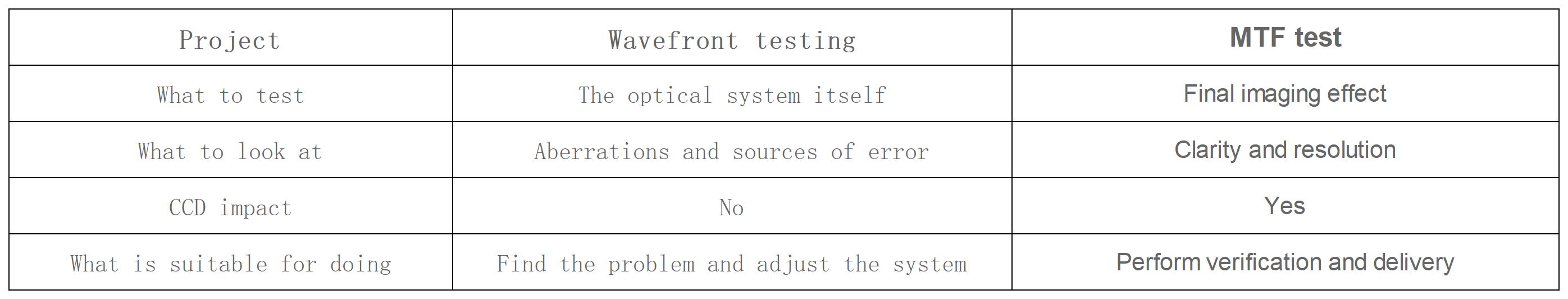

03 Wavefront vs. MTF: Mitkä ovat erot?
Lyhyesti:
Wavefront kertoo "miksi se on epäselvää"; MTF kertoo sinulle, "onko se selvää tai ei".
04 Voidaanko nämä kaksi muuntaa toisikseen?
Teoreettisesti kyllä, koska: Aaltorintama → PSF → MTF, mikä tarkoittaa, että aaltorintamadataa voidaan käyttää teoreettisen MTF:n johtamiseen.
Todellisuudessa kuitenkin: todelliseen MTF:ään vaikuttavat myös seuraavat asiat:
◆CCD/CMOS-pikselin koko
◆Näytteistystaajuus
◆Mikrolinssin rakenne
◆Asennus- ja säätövirheet
◆Elektroninen melu
Siksi: Wavefront data tarjoaa teoreettisen suorituskyvyn; MTF mittaa järjestelmän todellista suorituskykyä.

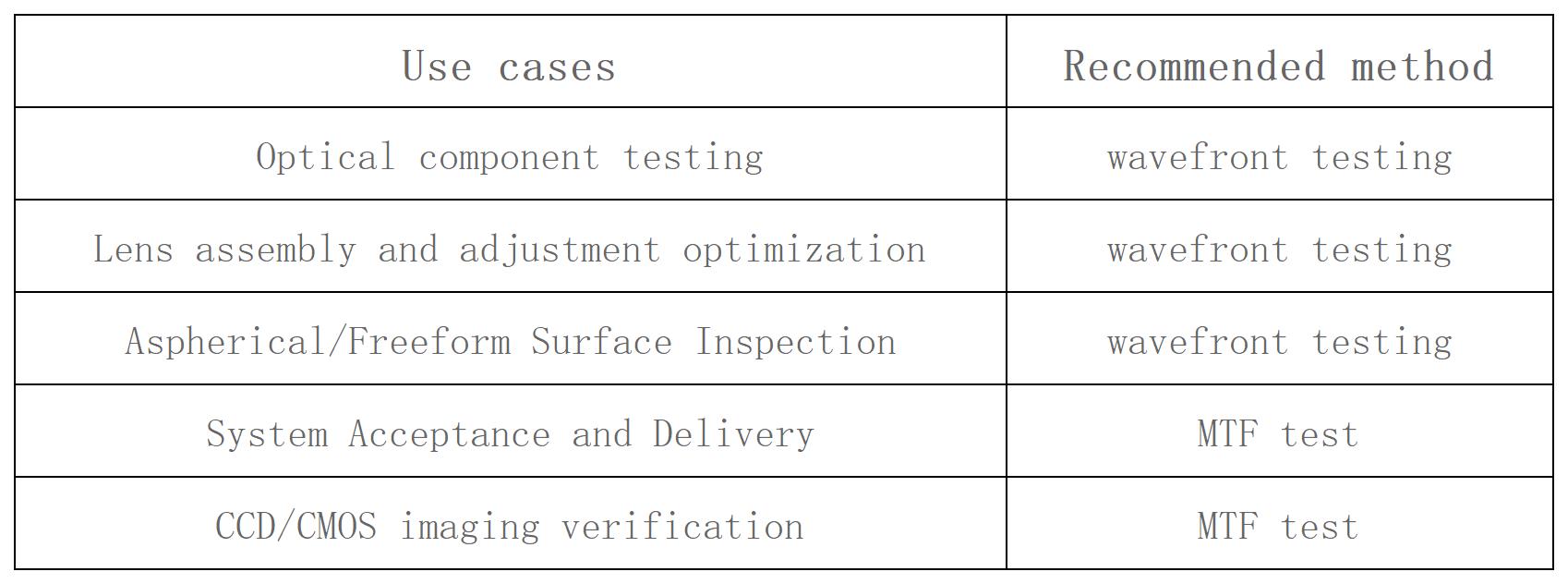

05 Milloin aaltorintama mitataan? Milloin MTF mitataan?
Paras käytäntö sisältää tyypillisesti ensin järjestelmän optimoinnin aaltorintamastauksen avulla ja sitten tulosten validoinnin MTF:llä (Mean Transform Factor).
Johtopäätös
Wavefront-testaus ja MTF-testaus eivät korvaa, vaan täydentävät toisiaan.
Aaltorintamatestaus on diagnostinen työkalu; MTF on lopullinen vastaus.
Todella kattava järjestelmän laadun arviointi edellyttää molempien yhdistelmää.
Vain tällä tavalla voimme todella saavuttaa:
"Teoreettisesti erinomaisesta" "käytännössä selkeään ymmärrykseen".
