01 Mikä on Yhdysvaltain armeijan vakioresoluutiotavoite? US Army Standard Resolution Target (USAF 1951 Resolution Target) on yksi laajimmin käytetyistä vakioresoluutiotestaustyökaluista optisessa teollisuudessa. Se käyttää mustien ja valkoisten viivojen standardisoitua järjestelyä, joka auttaa määrittämään pienimmät yksityiskohdat, jotka objektiivi pystyy ratkaisemaan.
Yksinkertaisesti sanottuna: linssin erottamien viivojen määrä edustaa sen erottelukykyä. Koska testausmenetelmä on intuitiivinen ja standardoitu, Yhdysvaltain armeijan standardiresoluutiotestitaulua on käytetty pitkään:
◆ Optisen linssin T&K-tarkastus
◆ Objektiivin tehtaan suorituskyvyn testaus
◆ Kuvausjärjestelmän resoluution arviointi
◆ Optoelektronisten laitteiden kalibrointi ja hyväksyminen. Huippuluokan linsseille siitä on tullut korvaamaton testausstandardi.
02 Miksi emme voi luottaa pelkästään aaltorintamatestaukseen? Aaltorintatestauksella voidaan arvioida itse linssin optista laatua, kuten:
◆ Pinnan muotovirhe
◆ Aberraation hallinta
◆ RMS/PV-indeksi.
Tosimaailman sovelluksissa lopullinen vaikutus kuvantamissuorituskykyyn sisältää kuitenkin myös:
◆ CCD/CMOS pikselikoon yhteensopivuus
◆ Anturin pakkausvirhe
◆ Järjestelmän kokoonpanon tarkkuus
◆ Todellinen tarkennustila.
Toisin sanoen aaltorintamatestaus mittaa itse linssiä, kun taas Yhdysvaltain armeijan standarditestaus varmistaa koko optoelektronisen järjestelmän. Asiakkaita ei lopulta kiinnosta objektiivin teoreettiset parametrit, vaan se, pystyykö järjestelmä todella ratkaisemaan kohteen yksityiskohdat. Juuri tästä syystä Yhdysvaltain armeijan standarditestaus on korvaamaton.

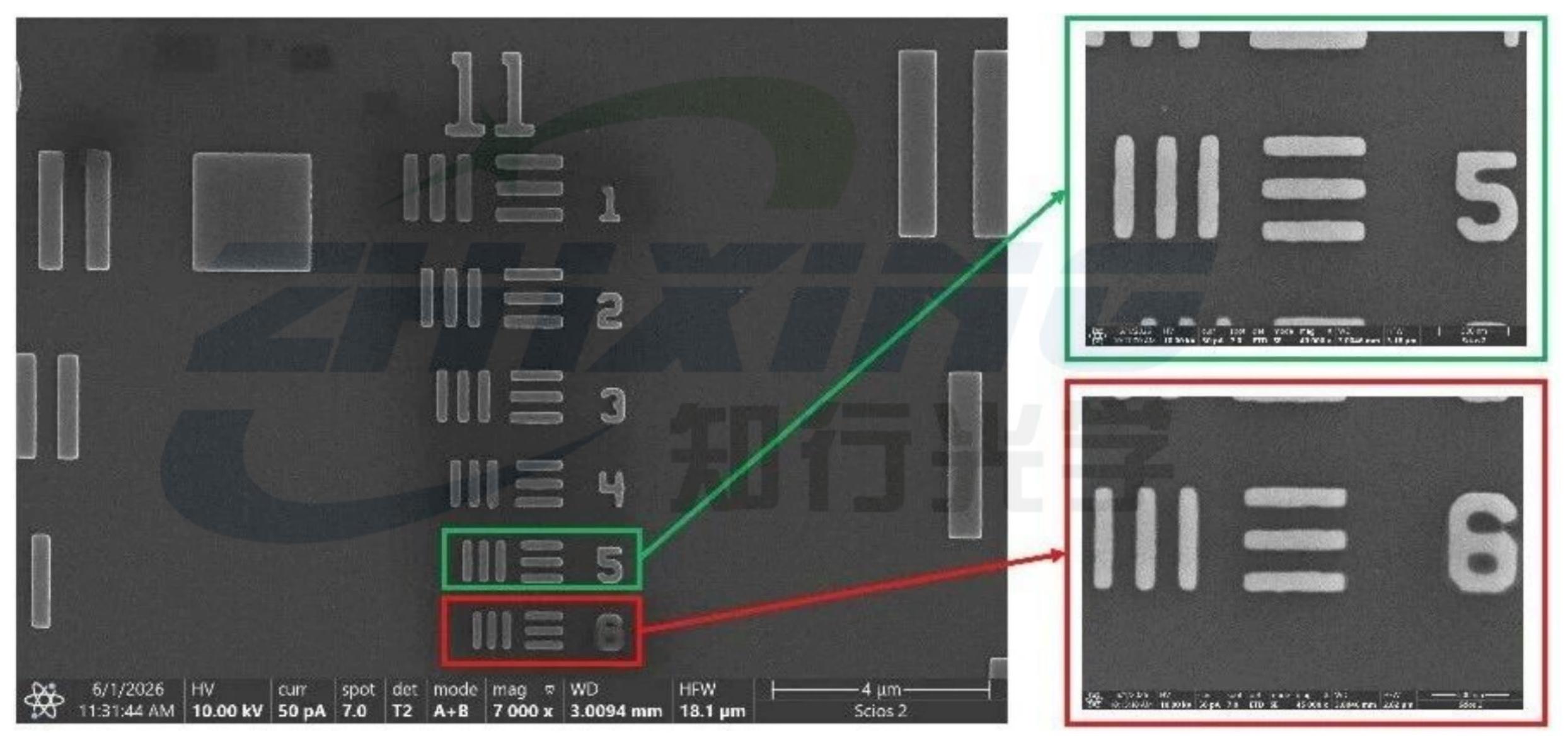

03. USAF Group 11: 3500 riviparin rajojen haastaminen. Vastatakseen ultrakorkean resoluution objektiivien testaustarpeisiin Ningbo Zhixing Optics on käynnistänyt USAF Group 11 -ultrakorkean resoluution testikohteen, joka tukee jopa 3500 viivaparia/mm. Tämä tarkoittaa, että minimiviivan leveys on lähellä 140 nm. Tämä koko lähestyy puolijohteiden mikronanovalmistuksen mittakaavaa. Todellinen haaste ei ole vain kuvan "luominen", vaan sen riittävän tarkkuuden varmistaminen. Tämä sisältää:
◆ Erittäin suuri viivanleveyden ohjaustarkkuus
◆ Selkeä ja terävä reunalaatu
◆ Vakaa ja luotettava kontrasti
◆ Koko sivun kuvan johdonmukaisuuden säätö.
Koska: itse testikohteen on oltava tarkempi kuin testattavan linssin, jotta testitulokset olisivat merkityksellisiä.
04 Miksi huippuluokan linssit ovat yhä enemmän riippuvaisia US Military Standard 11-Set -testitavoitteista?
Objektiivin resoluution parantuessa perinteiset matalan suurennoksen testikohteet eivät enää riitä varmennustarpeisiin.
Erityisesti seuraavissa sovellusskenaarioissa: ◆Puolijohdekiekon tarkastus ◆AOI (automaattinen optinen tarkastus) ◆Korkean pikselin teolliset näköjärjestelmät ◆Tutkimustason mikroskooppiset kuvantamislaitteet Järjestelmän kyky tunnistaa pienempiä vikoja ja rekonstruoida hienompia rakenteita riippuu usein seuraavista: Järjestelmän resoluutio todellisissa olosuhteissa.
Korkean tarkkuuden US Military Standard 11-Set -testikohteet ovat tärkeitä työkaluja tämän kyvyn varmistamisessa.
05 Luotettava testitavoite määrittää testin uskottavuuden Monet ihmiset keskittyvät linsseihin, mutta he unohtavat helposti itse testausstandardit.
Itse asiassa: Vain riittävän tarkka tarkkuuskaavio voi todella mitata objektiivin äärimmäisen suorituskyvyn.
Ningbo Zhixing Optics on erikoistunut erittäin tarkkoihin mikro-/nanorakenteiden valmistukseen ja tarjoaa korkealaatuisia:
◆USA:n armeijan standardiresoluutiokaavio ◆Ultrakorkeat viivaparitestikohteet ◆Korkean tarkkuuden mukautetut testimallit Luotettavamman resoluution varmistustuen tarjoaminen huippuluokan optisille järjestelmille.
Kun objektiivin suorituskyky lähestyy rajojaan, testausstandardeja on myös päivitettävä vastaavasti.
Yhdysvaltain armeijan standardin 11 sarjaa (3500 riviparia) ultrakorkean resoluution testikohteita ei ole vain testaustyökalu, vaan myös keskeinen todentamisstandardi, joka yhdistää "teoreettisen huippuosaamisen" ja "todellisen selkeyden".
