Optiikan valmistusteollisuudessa monet lieriömäisten linssien parissa työskentelevät ovat kohdanneet tämän kiusallisen hetken: myyjä on juuri saanut asiakkaan sylinterimäisen linssin piirustuksen tai tuotekehitys on juuri saanut valmiiksi uuden linssin suunnittelun ja luovuttaa sen prosessi- tai testausinsinöörille. Kaikki kerääntyvät piirustuksen ympärille ja väistämättä ihmettelevät:
"Mihin CGH-malliin tämä sylinteri tulisi yhdistää testausta varten?"
"Mihin suuntaan sen Fno lasketaan? Kuinka sovitan interferometrin ylivuodon välttämiseksi?"
Itse asiassa sylinterimäisen CGH:n valitseminen on aina ollut tekninen tehtävä. Sinun on laskettava kaarevuussäde, määritettävä generatrixin suunta ja otettava huomioon interferometrin aukko. Manuaaliset laskelmat vievät aikaa ja ovat alttiita virheille.
Testin ei pitäisi olla näin tuskallista.
Jotta kaikki voisivat sanoa hyvästit mallin "sokeasti arvaamisen" aikakaudelle piirustuksista, olemme kehittäneet älykkään sylinterimäisen CGH-automaattisen valintaohjelmiston.
Nyt sinun ei enää tarvitse seuloa paksuja parametrikäsikirjoja tai tehdä monimutkaisia geometrisia johdannaisia. Sinun tarvitsee vain tulla "täytä tyhjä" asiantuntija sekunnissa kirjoittamalla piirustuksistasi olevat ydintiedot:
Sylinterin muoto ja kupera (pinta vai viiva? kovera vai kupera?)
Kaarevuussäde
Valonläpäisymitat kahteen suuntaan (generatrixia pitkin ja kohtisuorassa generatriisia vastaan)
Loput hoitaa ohjelmisto. Napsauta "OK" ja järjestelmä määrittää automaattisesti ja suosittelee tarkasti sopivimman CGH-mallin ja parhaan Fno-sovitusjärjestelmän!
Tässä artikkelissa opastamme sinut käytännön kokemuksen läpi tämän "valintatyökalun" kanssa ja näemme, kuinka se yksinkertaistaa sylinterin tarkastuksen monimutkaista valmistelutyötä vain "neljän parametrin syöttämiseen".
Valintasivusto
http://www.zhixingoptics.com/xuanxing
Valintaliittymä
URL-osoitteen syöttämisen jälkeen näkyviin tulee kuvan 1 mukainen käyttöliittymä, joka sisältää kaksi ikkunaa.
Vasemmalla oleva sininen laatikko on valintaikkuna, jonka päätehtävänä on syöttää lieriömäisiä parametreja, mukaan lukien R-arvo, kupera (Tyyppi, jota voidaan vaihtaa koveran ja kuperan välillä), muoto (Shape, jota voidaan vaihtaa neliön, ympyrän ja ellipsin välillä) ja koko;
Oikeanpuoleinen keltainen laatikko on katseluikkuna, pääasiassa yrityksemme myymien mallien katseluun ja testattavan asfäärisen pinnan pistepeittoon;

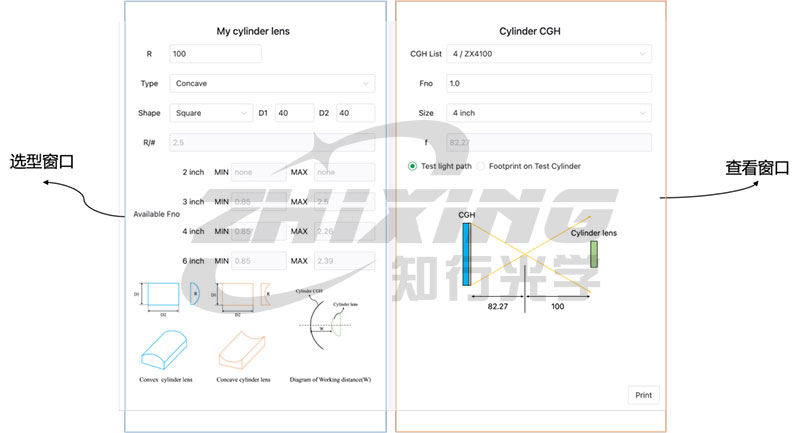

Kuva 1: Valintatyökalun yleinen käyttöliittymäkaavio
I. Valintaikkuna
Vasemmalla oleva sininen laatikko on valintaikkuna, jossa on kaksi päätoimintoa:
◆Toiminto 1: Sylinterimäisen peilin parametrien syöttö
R: Sylinterimäisen peilin kaarevuussäde. Syötä absoluuttinen arvo.
Tyyppi: Valitse joko kovera tai kupera.
Muoto: Valitse lieriömäisen peilin muoto (suorakulmainen tai elliptinen; neliö ja ympyrä ovat suorakulmion ja ellipsin erikoismuotoja, vastaavasti).
D1: Aukko kaarevuuden suunnalla.
D2: Aukko ilman kaarevuuden suuntaa.
R/#: sylinterimäisen peilin F/#. Tätä ei voi syöttää; se lasketaan automaattisesti.
W: Kun Konvex on valittu tyypiksi, työetäisyys (aksiaalinen etäisyys CGH sylinterin kärjestä) on syötettävä. Turvallisuussyistä on suositeltavaa asettaa etäisyys 10 mm tai enemmän.
◆Toiminto 2: Tulosta suositellut Fno-alueet eri kokoisille
Kun olet syöttänyt tarvittavat parametrit sylinterimäiselle linssille, ohjelmisto tulostaa ehdotetut Fno-alueet eri kokoisille. Jos testattavan sylinterimäisen linssin parametrit syötetään kuvan 1 valintaruutuun, valintaohjelmisto tulostaa ehdotetut Fno-alueet kuvan 2 mukaisesti:
2 tuuman objektiivien kohdalla näkyy "ei mitään", mikä tarkoittaa, että 2 tuuman objektiiveille ei ole saatavilla malleja. Kaikki mallit 3 tuuman, 4 tuuman ja 6 tuuman objektiiveille ovat saatavilla.
3 tuuman näytöissä Fno on 0,85-2,5. Liitteen 1 taulukon mukaisesti 3 tuuman näytöille on saatavana kolme mallia: ZX3100, ZX3150 ja ZX3200.
4 tuuman näytöissä Fno on 0,85-2,26. Liitteen 1 taulukon mukaisesti 4 tuuman näytöille on saatavana kolme mallia: ZX4100, ZX4150 ja ZX4200.
6 tuuman näytöissä Fno on 0,85-2,39. Liitteen 1 taulukon mukaisesti 6 tuuman näytöille on saatavana kolme mallia: ZX6100, ZX6150 ja ZX6200.

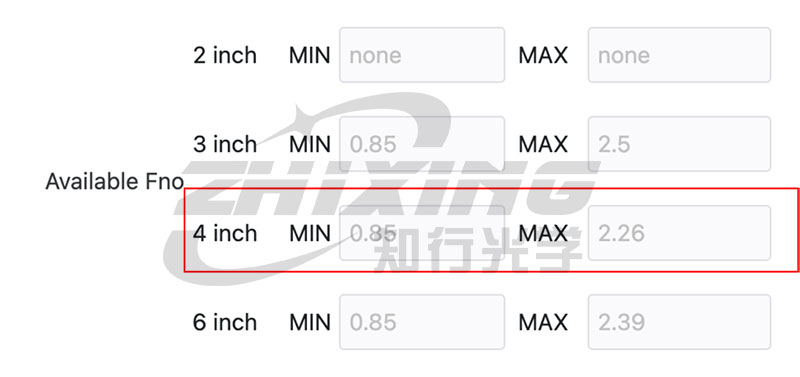

Kuva 2: Suositeltu mallin valinta
Yllä oleva näyttää koveran pinnan valinnan. Jos sylinterimäinen pinta, jolla on samat parametrit, muutetaan kuperaksi, valintarajapinta on seuraava. W on pienin etäisyys CGH-graafisen pinnan ja kuperan pinnan kiinteän pisteen välillä (suositus on yli 10 mm).

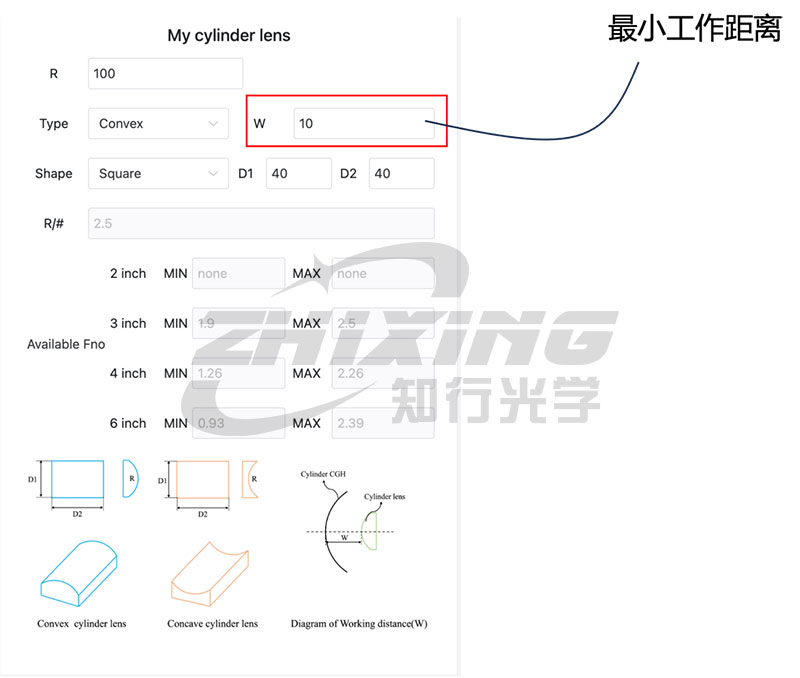

Kuva 3: Kuperan pinnan valintaliittymä
2 tuuman näytöille "ei mitään", mikä tarkoittaa, ettei malleja ole saatavilla.
3 tuuman näytöissä Fno on 1,9-2,5. Liitteen 1 mukaisesti voidaan valita 3 tuuman malli ZX3200.
4 tuuman näytöissä Fno on 1,26-2,26. Liitteen 1 mukaan 4 tuuman mallit ZX4150 ja ZX4200 voidaan valita.
6 tuuman näytöissä Fno on 0,93-2,39. Viitaten liitteeseen 1, 6 tuuman mallit ZX6100, ZX6150 ja ZX6200 voidaan valita.
II. Näytä ikkuna
Keltainen laatikko oikealla on näkymäikkuna, jossa on kaksi päätoimintoa:
◆Toiminto 1: Tarkastele saatavilla olevia malleja, jotka perustuvat suositeltuun Fno-alueeseen vasemmalla.

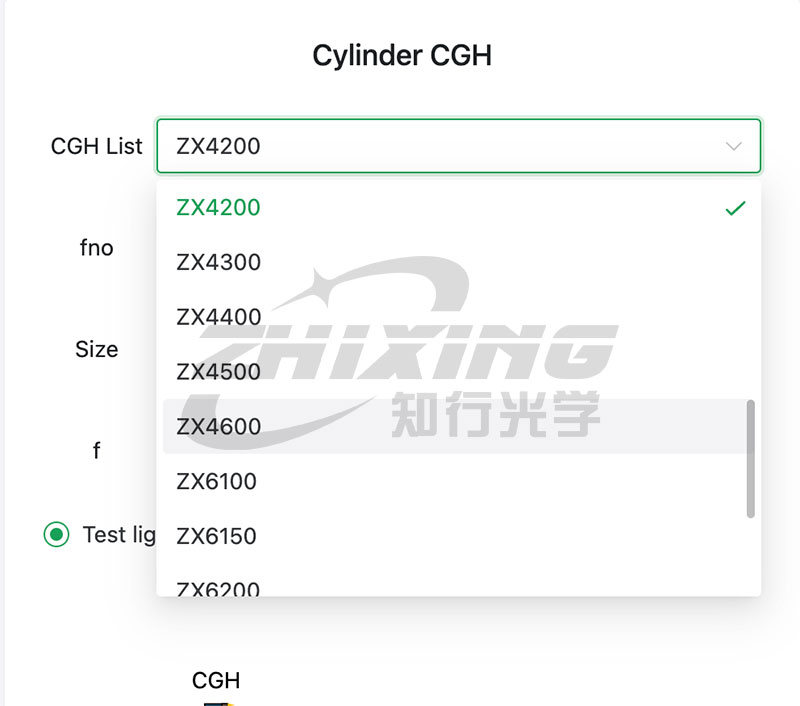

Tässä esimerkissä ZX4200 on valittu CGHlist-sarakkeen avattavasta valikosta. Fno, koko ja F lasketaan automaattisesti.
Kuva 4: Mallin pudotusvalikko
Voit tarkastella kahta kaaviota:
1) Optinen polkukaavio (mukaan lukien etäisyystiedot), kuten kuvassa 5:

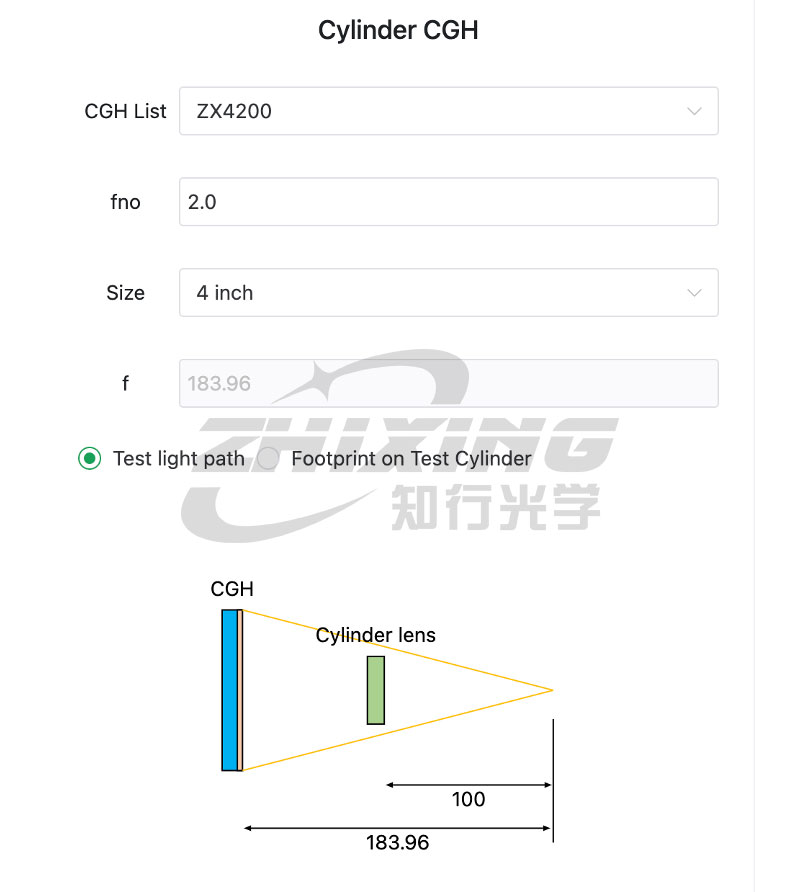

Kuva 5: Testaa optista polkua
2) Kuvan 1 koveralla pinnalla 4 tuuman sylinterimäisen CGH:n kolmen mallin (ZX4100, ZX4150, ZX4200) pistepeitto on esitetty kuvassa 6. Alareunassa on energiasuhde. Mitä pienempi arvo on suurempi kuin 1, sitä enemmän pikseleitä voidaan havaita ja sitä suurempi on resoluutio. Kolmesta mallista ZX4200:lla on pienin energiasuhde (1,26), mikä on korkeampi kuin kahdessa muussa mallissa.

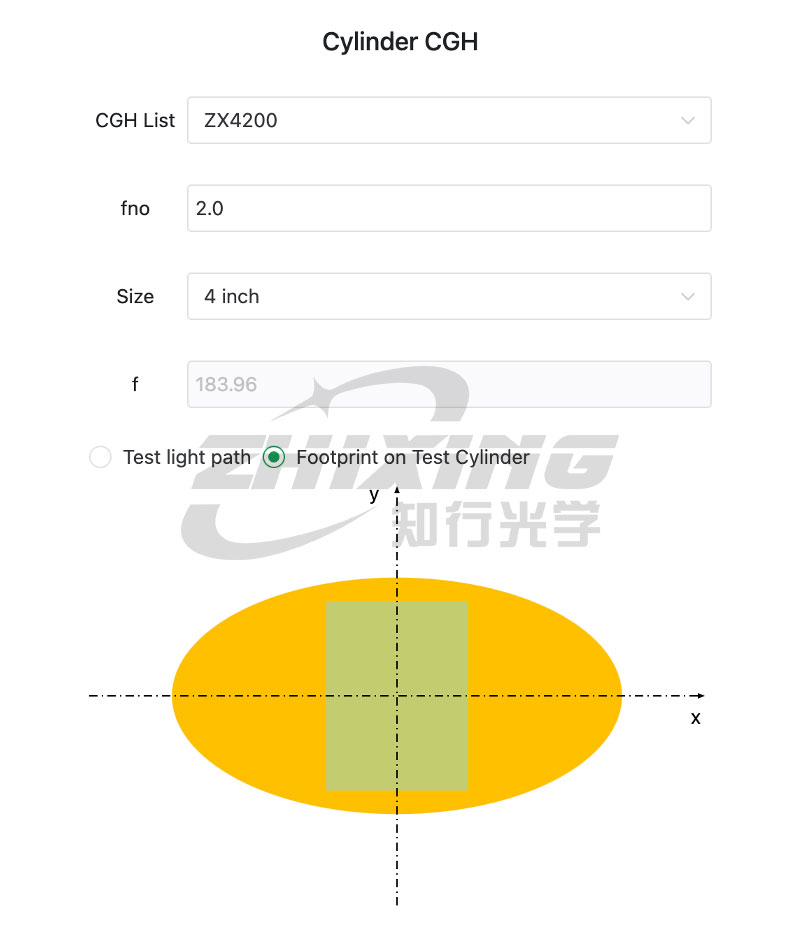

Kuva 6: Valopisteiden peittokartta
◆Toiminto 2: Näytä mukautetut mallit
Jos vasemmalla olevat ehdotetut mallit ovat tuotemalliluettelomme ulkopuolella, kuten ehdotettu Fno välillä 4.3–4.6, eikä yrityksellämme ole tällä alueella Fno:ta, sinun on mukautettava sitä. Valitse "Custom" CGHlist-sarakkeesta kuvan 7 mukaisesti:

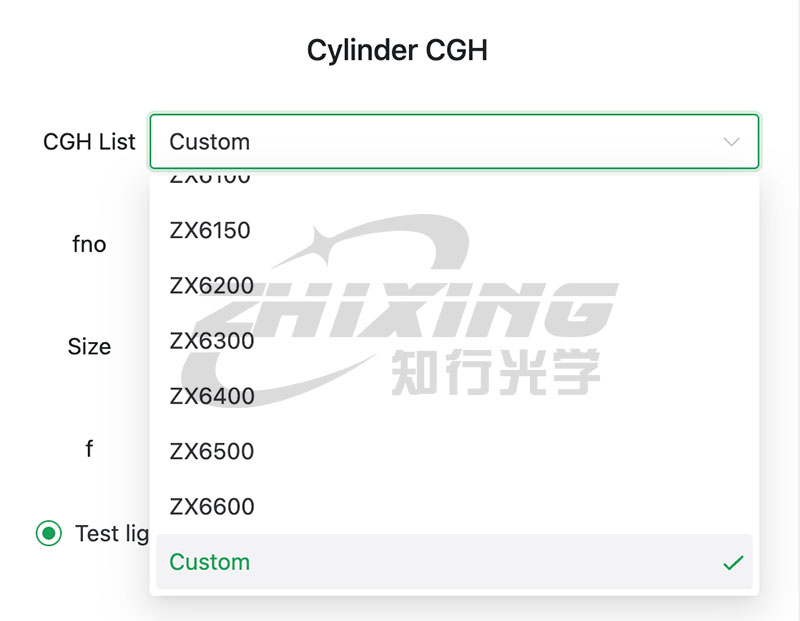

Kuva 7: Mukautetun mallin valitseminen

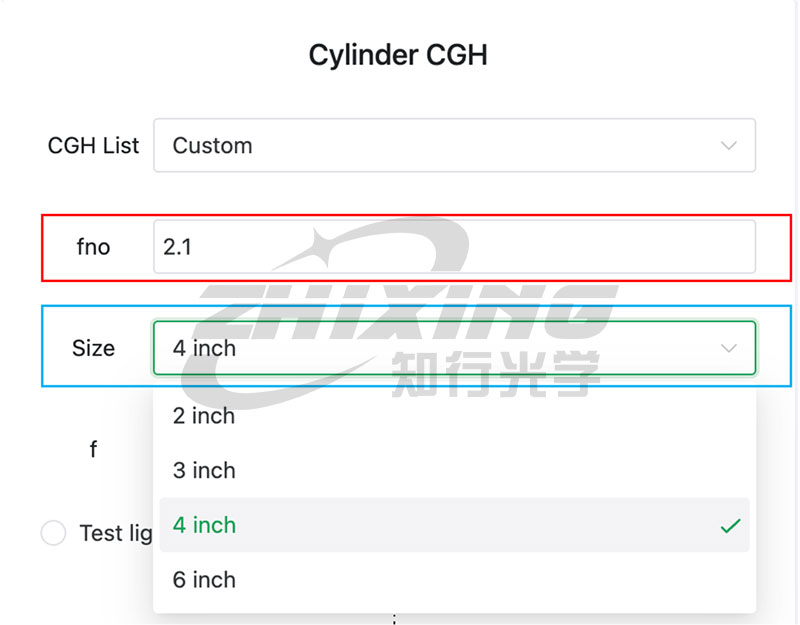

Kirjoita fno punaiseen ruutuun ja valitse malli sinisestä ruudusta. Tässä esimerkissä 4 tuuman Fno:n suositeltu alue on [1,35 2,37]. Voit määrittää fno=2.1.
Kuva 8: Esimerkki mukautetusta ikkunan syöttökohdasta
Mukautetun mallinumeron perusteella voit tarkastella optista polkukaaviota ja valopisteen peittokaaviota ja määrittää, voidaanko lieriömäistä linssiä testata mukautetulla mallilla.
Liite 1: Luettelo sylinterimäisistä CGH-malleista
Mallin nimeäminen Selitys: ZX-ABCD: A: Edustaa sylinterimäisen CGH:n kokoa; BCD: Edustaa sylinterimäisen CGH:n Fno:ta.
Esimerkki 1: ZX4200-malli: 4 tuumaa; Fno: 2.0
Esimerkki 2: ZX6100-malli: 6 tuumaa; Fno: 1.0
Luettelo erikokoisista CGH-malleista on seuraava:

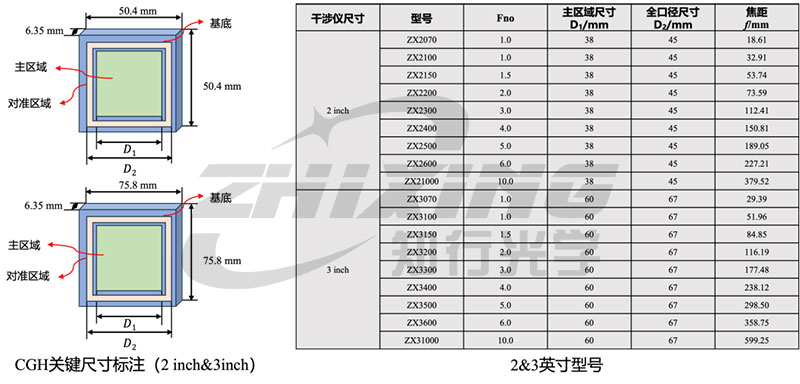

Taulukko 1: 2 tuuman ja 3 tuuman sylinterimäisen CGH:n avainparametrit

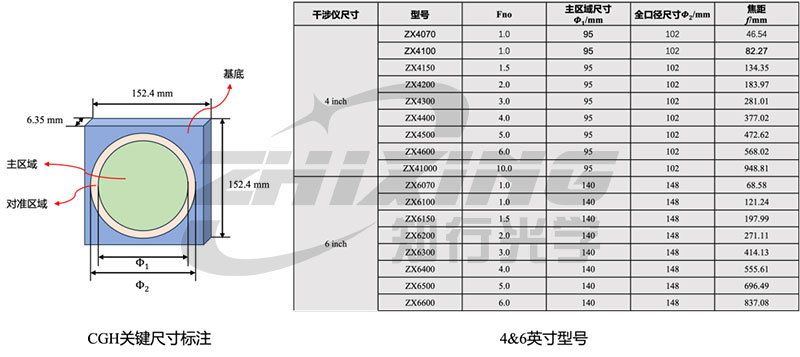

Taulukko 2: 4 tuuman ja 6 tuuman sylinterimäisen CGH:n avainparametrit
