I. Perinteinen tarkastus: jäänyt "testilevyjen" ja "linjojen" väliin
Pitkän aikaa lieriömäisten linssien pinnan muodon tarkastus perustui pääasiassa seuraaviin perinteisiin menetelmiin, mutta ne ovat yhä riittämättömämpiä nykyaikaisen korkean tarkkuusteollisuuden vaatimuksiin:
1. Testilevymenetelmä: Tämä ikivanha menetelmä luottaa siihen, että ammattitaitoiset teknikot tarkkailevat häiriöitä (Newtonin renkaita). Koska se on kosketuspohjainen mittaus, se naarmuuntuu helposti kalliin linssin pintaan; lisäksi näyte voi antaa vain laadullisen arvion, eikä se pysty tarjoamaan kvantitatiivisia subnanometrin digitaalisia pinnan muototietoja, eikä se voi täyttää asfääristen ja sylinterimäisten pintojen tarpeita.
2. Contour Scanning: Kallis "Point-Line" -peli ja tehokkuuden pullonkaula
Kontaktien ääriviivaskannaus (edustava laitteisto: Panasonic UA3P)
Non-Contact Contour Scanning (edustava laitteisto: LUPHOScan, DUI, Alankomaat)
Kipukohta: kalliit laitteet, jotka aiheuttavat liiallisia poistoja pienille jalostusvalmistajille.
II. CGH-ratkaisu: "Täydellinen vertailukohta" mittojen alentamiseen
Zhixing Opticsin sylinterimäinen CGH (sylinterinen standardilinssi) -tarkastusratkaisu ratkaisee yllä olevat kipukohdat ja tarjoaa prosessoreille erittäin kustannustehokkaan vaihtoehdon, jonka etuja ovat korkea tarkkuus, alhaiset kustannukset ja korkea hyötysuhde.
1. Subnanometrin tunnistustarkkuus
CGH:n ydinlogiikka on hyödyntää holografisen diffraktion periaatetta interferometrin lähettämän standardin aaltorintaman (tasomaisen tai pallomaisen) "kiertämiseksi" tarkasti sylinterimäiseksi aaltorintamaksi, joka sopii täydellisesti mitatun lieriömäisen pinnan kanssa. Tämän "nollakompensaation" ilmaisun ansiosta asfääristen sylinterimäisten pintojen alun perin monimutkainen mittaus tulee yhtä yksinkertaiseksi ja intuitiiviseksi kuin tasopeilin tarkastamisesta. Zhixing Optics voi optimoitujen etsausprosessien avulla hallita itse CGH:n valmistusvirheen nm-tasolle, tarjoten asiakkaille äärimmäisen tarkkuuden.
2. Täysi kenttä, sano hyvästit "Blind Men and the Elephant"
Toisin kuin profilometreissä, CGH-tarkastus on kosketukseton. Interferometrin näkökentässä näkyy selvästi sylinterimäisen peilin pintamuoto, paikalliset viat ja jopa pienetkin vääristymät pitkällä akselilla.
3. Nopea kohdistaminen ja kustannusten vähentäminen
Zhixing Opticsin ainutlaatuinen "hybridi-CGH-käsittelytekniikka" integroi suuren kontrastin amplitudityyppiset kohdistusmerkit CGH-substraattiin. Tämä vähentää aiemmin erittäin ikävän interferometrin ja CGH:n kohdistusprosessin toiselle tasolle. Yhdessä kehittämiemme nopean tarkastuslaitteiden kanssa se saavuttaa manuaalisen tehokkuuden UPH 60 (60 kappaletta tunnissa), mikä vähentää merkittävästi kustannuksia tarkastettua kappaletta kohden.
III. Tietämyksen ja toiminnan yhtenäisyys: Sylinterimäisen linssin tarkastuksessa syvälle juurtunut vahvuus
Zhixing Opticsilla ymmärrämme syvästi jokaisen sylinterimäisen linssin takana olevan tutkimustyön ja teollisen arvon. Täyttääkseen lopullisen kuilun "laboratoriosuunnittelusta" "teolliseen massatuotantoon" Zhixing Optics on perustanut kattavan teknologisen vallihaudon sylinterimäisten CGH:iden alalla:
1. Täysi määrittely kattavuus, työntöparametrien rajat
Zhixing Optics on perustanut standardoidun tuotesarjakirjaston mukautuakseen erilaisiin tarpeisiin mikronanooptiikasta suuriaukkoisiin avaruuskameroihin. Tarjoamme täyden valikoiman alustakokoja, mukaan lukien 2 tuumaa, 3 tuumaa, 4 tuumaa, 6 tuumaa ja jopa 9 tuumaa. Mitä tulee tärkeimpiin optisiin parametreihin, Zhixing Opticsin sylinterimäinen CGH voi saavuttaa Fno:n vähimmäisarvon 0,7, mikä pystyy helposti vastaamaan suuren numeerisen aukon ja erittäin jyrkän asfääristen sylinterimäisten peilien testaushaasteisiin ja täyttää aukon kotimaisten ultranopeiden sylinterimäisten peilien testauksessa.
Teollisuuden uuden tuotteen sertifikaatti
2. Digital Empowerment: Itse kehitetty valintatyökalu
Monimutkaisten asfääristen parametrien edessä, kuinka löytää nopeasti parhaiten sopiva CGH? Zhixing Optics on kehittänyt erityisen online-valintatyökalun sylinterimäisille CGH:ille. Käyttäjien tarvitsee vain syöttää objektiivin kaarevuussäde ja tehollinen aukko, ja valintaratkaisu tarjotaan sekunneissa. Tämä vähentää merkittävästi viestintäkustannuksia projektin alkuvaiheessa.

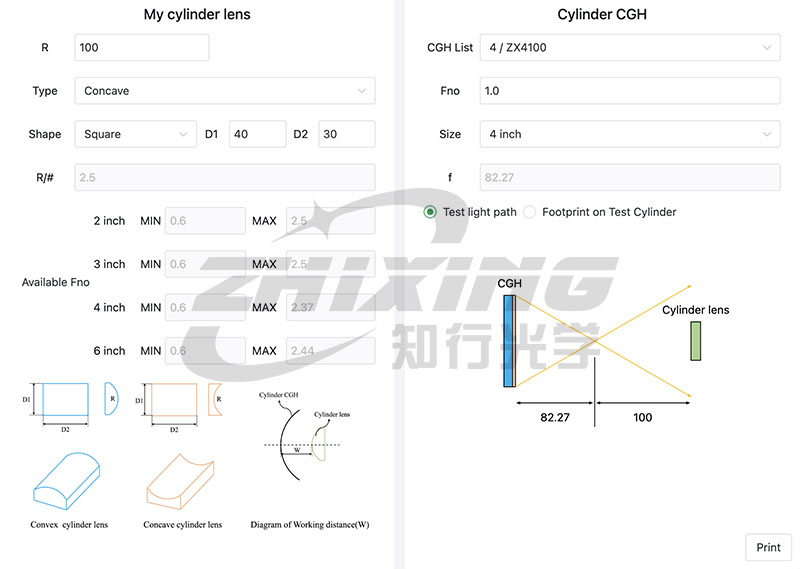

Sylinterimäinen CGH-valintaliittymä
3. Suljetun silmukan toimitus: Täysiulotteinen tarkkuusasennus- ja säätökiinnitysjärjestelmä
Tarkka mittaus edellyttää tarkkaa kohdistusta. Sylinterimäisiin CGH-sovelluksiin Zhixing Optics ei tarjoa vain "mittakaavaa", vaan myös kehittää täydellisen laitteistoratkaisun:
CGH:lle omistettu kuusiulotteinen säätöteline: Tällä valaisimella on mikronitason säätöominaisuudet kuudella vapausasteella (6-DOF), mikä mahdollistaa tarkan koaksiaalisen kohdistuksen CGH:n ja interferometrin optisen akselin välillä.

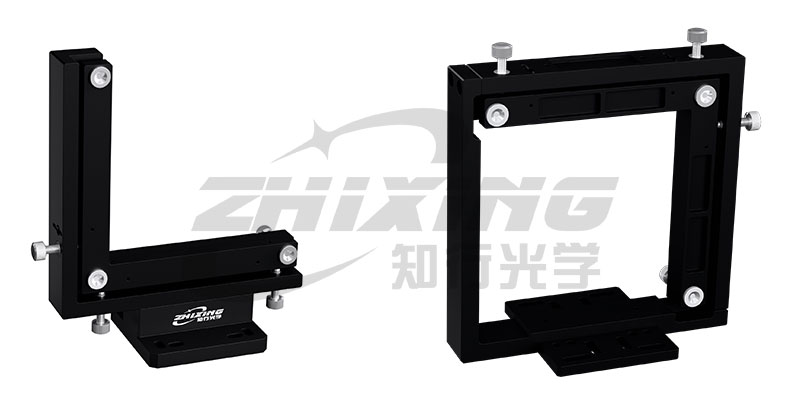

Moniulotteinen säätökehys (145 mm valon korkeus vasemmalla, 108 mm valon korkeus oikealla)
Lieriömäiselle linssille omistettu kiinnitysteline: Olemme suunnitelleet erittäin vakaan erillisen puristimen lieriömäisten linssien erityistä geometriaa varten, mikä varmistaa, että linssiin kohdistuva rasitus on minimoitu tarkastusprosessin aikana ja tukee nopeaa ja toistettavaa asemointia.

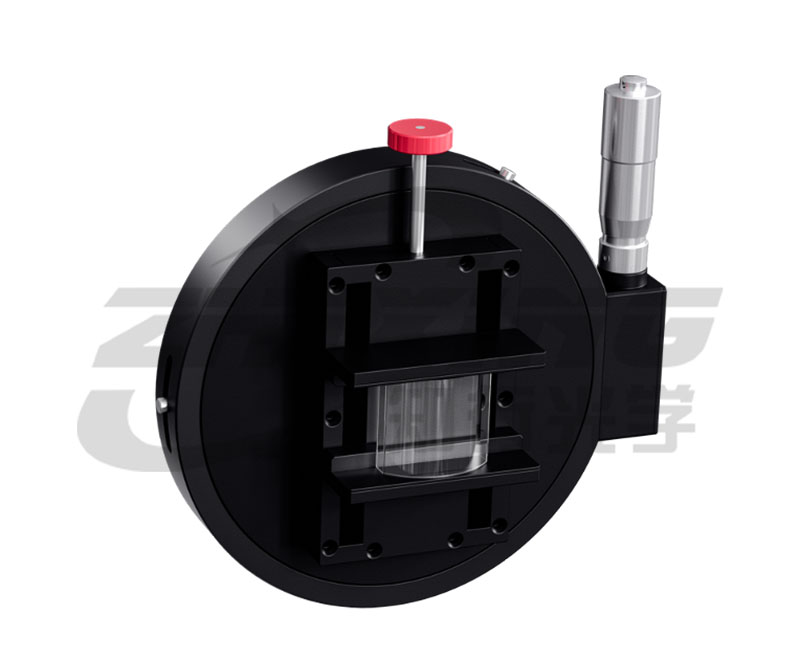

Sylinterimäinen kiinnitysteline
Erittäin tehokas yhteistyö: Yhdessä CGH:n holografisten kohdistusmerkkien kanssa tämä työkalujärjestelmä modulisoi ja standardoi aiemmin raskaan kokoonpano- ja säätöprosessin, jolloin saavutetaan todella nopea kokemus pakkauksen purkamisesta datan tulostamiseen.
Johtopäätös
Zhixing Opticsilla ymmärrämme syvästi jokaisen tarkan lieriömäisen peilin teollisen arvon. Jotta voimme täysin virtaviivaistaa prosessin "laboratoriosuunnittelusta" "massatuotantoon", emme ainoastaan tarjoa subnanometritason sylinterimäisiä CGH:ita, vaan hyödynnämme myös itse kehitettyjä valintatyökalujamme ja kypsiä optomekaanisia integroituja ratkaisujamme tarjotaksemme täydellisen suljetun kierron palvelun ratkaisun valinnasta ja erittäin tarkoista säätötyökaluista kiinnitysapuun. Zhixing Optics ei ole vain tarkkuusvaakojen valmistaja, vaan myös korkealaatuinen kumppanisi lieriömäisten tarkastushaasteiden voittamiseksi, mikä auttaa sinua toistamaan tarkasti jokaisen aaltorintaman.
Tietoa ja toimintaa harmoniassa, optiikka ilman rajoja
Ningbo Zhixing Optics Technology Co., Ltd. – tarkkuusholografisten tarkastusten johtaja
