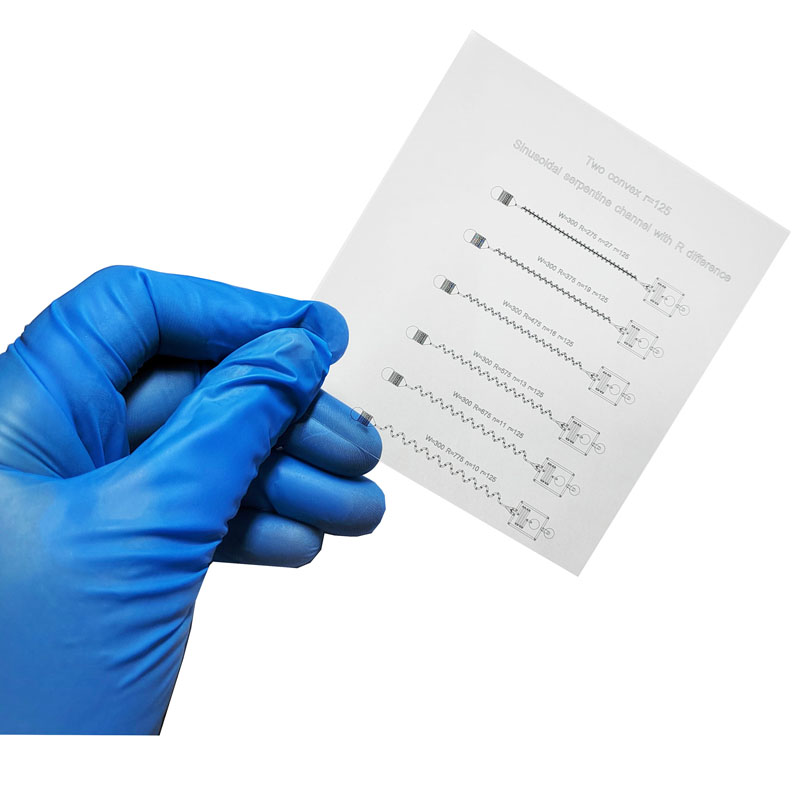

Film Photomaskon integroitujen piirien kiekkojen valmistukseen käytetty peruslevy, joka sisältää olennaiset tiedot integroidun piirin suunnittelusta. Kiekon valmistusprosessissa Film Photomaskin kuvio siirretään valotettuun substraattimateriaaliin useiden prosessien, kuten fotoresistipinnoituksen, valotuksen ja kehityksen kautta kuvion siirron saavuttamiseksi.
Valo taittuu Film Photomaskin läpinäkyvän osan läpi, ja valon intensiteetti poikkeaa läheiselle läpinäkymättömälle alueelle. Projektorilinssi kerää nämä säteet ja konvergoi valon projisoidakseen kiekon pinnalle kuvantamista varten. Jos haluat erottaa kaksi vierekkäistä läpinäkyvää aukkoa Film Photomaskissa, niiden välisen tumman alueen valovoiman on oltava paljon pienempi kuin läpinäkyvän alueen valon intensiteetti. Tämä korkean resoluution tavoittelu ei heijastu vain valonlähteen aallonpituuden ja fotoresistin jatkuvana parantamisena, vaan myös valonaamarityyppien ja käytettyjen materiaalien jatkuvana päivittämisenä.
Puolijohteiden valmistuksessa nykyisin käytetyt valonaamarit sisältävät pääasiassa binäärisiäFilm Photomask, phase-shift Film Photomask ja EUV Film Photomask.
Synteettinen kvartsi valmistetaan kaasufaasiaksiaalipinnoituksella. Se on kvartsilasilohko, joka muodostuu sarjasta kemiallisia reaktioita vety-happiliekissä, jolloin muodostuu piidioksidihiukkasia. Niiden joukossa piiyhdiste voi olla SiCl4, SiHCl3, SiH2Cl2 tai jopa SiH4. Synteettisellä kvartsilla on oltava korkea valonläpäisykyky, yli 99%, vahva valonkestävyys, alhainen lämpölaajenemisnopeus, korkea laatu, korkea tasaisuus, korkea pinnan tarkkuus, vahva plasmaresistanssi sekä hapon ja alkalin kestävyys, korkea eristys ja muut ominaisuudet.
Film Photomask-substraatti, joka tunnetaan myös nimellä blank photomask substraatti, viittaa kvartsisubstraattiin, jolle on kerrostettu toiminnallisia materiaaleja, kuten Cr ja MoSi, ja sitten kerrostetaan heijastuksenestopinnoite ja fotoresist. Valotuksen, syövytyksen, irrotuksen, puhdistuksen, tarkastuksen ja muiden prosessien jälkeen Film Photomask valmistetaan. Film Photomask -substraatti muodostaa noin 90 % Film Photomask -tuotteiden raaka-ainekustannuksista ja on keskeinen tekijä Film Photomask -tuotteiden kustannuksissa. Kun Film Photomask -käyttäjät lisäävät edelleen vaatimuksiaan lopputuotteidensa laadulle, Film Photomask -yritykset pyrkivät jatkuvasti saavuttamaan läpimurtoja tuotteiden laadussa, ja Film Photomask -substraattien laadulla on merkittävä vaikutus tuotteen laatuun.Film Photomasklopputuotteita. Film Photomask -alustojen avainindikaattoreita ovat tasomaisuus, pintapinnoitettujen materiaalien suorituskyky ja paksuus, puhtaus jne. Integroitujen piirien valmistuksen teknologiasolmujen kutistuessa näiden teknisten indikaattoreiden vaatimukset ovat yhä tiukemmat.
Film Photomask suojakalvo on 1 µm paksu läpinäkyvä kalvo, joka on liimattu alumiiniseoskehykselle. KäyttöFilm Photomasksuojakalvolla on kaksi päätehtävää. Yksi on varmistaa, että Film Photomaskiin kiinnittynyt pöly tai hiukkaset eivät jää sirulle valotusprosessin aikana. Toinen on fotomaskin puhtauden ylläpitäminen, Film Photomaskin kulumisen vähentäminen käytön aikana ja puolijohdevalmistuksen tuotannon tehokkuuden parantaminen.
