Nopeasti kehittyvällä optisen metrologian alallaCGH sylinterin nollatovat tulleet välttämättömiksi työkaluiksi sylinterimäisten ja asfääristen pintojen tarkkuustestaukseen ja kalibrointiin. Korvaamalla monimutkaiset mekaaniset asetukset tietokoneella luodulla holografialla (CGH), nämä nollakorjaimet mahdollistavat erittäin tarkan pinnan todentamisen huippuluokan optisissa järjestelmissä, kuten teleskooppeissa, kameralinsseissä ja puolijohteiden tarkastusinstrumenteissa. Tämä artikkeli tutkiimiten, Miksi, jamitätekee CGH Sylinder Nullsista elintärkeän teollisuudelle, joka etsii alle mikronin tarkkuutta ja kustannustehokkaita testausratkaisuja, mutta korostaa samalla myösNingbo Zhixing Optical Technology Co., Ltd., johtava valmistaja tällä alalla.
Mitä ovat CGH-sylinterin nollat?
Kuinka CGH-sylinterin nollat toimivat ja miksi ne ovat tärkeitä?
Tuoteparametrit ja tekniset tiedot
Sovellukset ja suorituskyvyn edut
Tietoja Ningbo Zhixing Optical Technology Co., Ltd:stä
FAQ – Kaikki mitä sinun tarvitsee tietää CGH-sylinterin nollasta
Yhteenveto ja ota yhteyttä
CGH sylinterin nollatovat erikoistuneita holografisia optisia elementtejä, jotka on suunniteltu testaamaan ja tarkistamaan sylinterimäisten tai asfääristen optisten komponenttien pintamuoto. Sen sijaan, että luottaisivat perinteisiin mekaanisiin vertailupintoihin, nämä laitteet käyttävät tarkasti laskettuja hologrammeja referenssiaaltorintaman luomiseen. Kun tämä holografinen aaltorintama on vuorovaikutuksessa testipinnan kanssa, mikä tahansa poikkeama ihanteellisesta muodosta tulee näkyviin interferenssikuviona.
Tuloksena on välitön, korkearesoluutioinen arvio optisen pinnan tarkkuudesta ilman kalliita mekaanisia nollalinssejä.CGH sylinterin nollattuo digitaalista tarkkuutta optiseen testaukseen tarjoten joustavuutta, toistettavuutta ja minimaalisia asennusvirheitä.
Toimintaperiaate CGH sylinterin nollatsijaitsee diffraktiivisessa optiikassa. Tietokoneella luotu hologrammi on koodattu vaihekuviolla, joka vastaa testattavan sylinterimäisen optisen pinnan ihanteellista muotoa. Kun lasersäde kulkee tämän hologrammin läpi tai heijastuu siitä, se muodostaa aaltorintaman, joka vastaa tarkasti teoreettista optista muotoa.
Kun CGH-aaltorintama ja testipinnan aaltorintama menevät päällekkäin, kaikki epätäydellisyydet näkyvät reunakuvioina. Näiden hapsujen avulla optiset suunnittelijat voivat havaita kaarevuuden, kohdistuksen tai pinnan sileyden poikkeamat nanometrin tarkkuudella.
Ne poistavat kalliiden, raskaiden ja hauraiden nollalinssien tarpeen.
Ne yksinkertaistavat monimutkaisten geometrioiden testaamista.
Ne toimittavat luotettavaa tietoa lyhyemmässä ajassa, mikä parantaa tuotannon tehokkuutta.
Ne takaavat aliaallonpituuden tarkkuuden sellaisille aloille kuin ilmailu-, puolustus- ja tarkkuusoptiikka.
Maailmassa, jossa tarkkuus määrittelee menestyksen,CGH sylinterin nollat tarjoavat sillan suunnittelun ja todellisen optisen suorituskyvyn välillä.
Esitys aCGH-sylinteri tyhjäriippuu tarkoista valmistusstandardeista. Alla on tärkeimmät tekniset tiedot, jotka määrittelevät laadun ja suorituskyvyn:
| Parametri | Erittely | Kuvaus |
|---|---|---|
| Materiaali | Sulatettu piidioksidi / kvartsi | Suuri läpinäkyvyys ja alhainen lämpölaajeneminen |
| Aallonpituusalue | 405 nm - 1064 nm | Yhteensopiva useimpien interferometrien kanssa |
| Pintatarkkuus | λ/20 tai parempi | Takaa subnanometrin tarkkuuden |
| Halkaisija-alue | 25 mm - 300 mm | Muokattavissa erilaisille optisille asetuksille |
| Kuvion tyyppi | Binääri / monitasoinen | Optimoitu asiakkaan tarpeiden mukaan |
| Asennusvaihtoehto | Mukautettu kiinnitys / levy | Joustava integrointi testausjärjestelmiin |
| Omaisuus | Arvo | Huomautuksia |
|---|---|---|
| Vaiheen tarkkuus | ≤ λ/50 | Korkea tarkkuus aaltorintaman suunnitteluun |
| Diffraktiotehokkuus | ≥ 90 % | Varmistaa vahvat ja puhtaat häiriökuviot |
| Käyttölämpötila | -20°C - +80°C | Vakaa vaihtelevissa ympäristöissä |
| Säilytysolosuhteet | Kuiva, pölytön | Suojaa holografista pintaa |
| Tarkastuksen yhteensopivuus | Zygo, 4D, Trioptics Systems | Yleisesti yhteensopiva suurten merkkien kanssa |
JokainenCGH-sylinteri tyhjäon suunniteltu ja testattu jäljitettävällä kalibroinnilla kansainvälisten metrologisten standardien mukaisesti, mikä varmistaa tasaisen tarkkuuden ja toistettavuuden.
CGH sylinterin nollatkäytetään erilaisissa optisissa sovelluksissa, mukaan lukien:
Sylinterimäisen linssin tarkastus ja kohdistus
Asfäärisen peilin tarkastus
Optisen järjestelmän kokoonpanon kalibrointi
Puolijohdekiekon pinnan arviointi
Ilmailu-optiikan tuotannon testaus
Tarkkuus– Saavuta nanometritason tarkkuus aaltorintama-analyysissä.
Tehokkuus– Vähennä testausaikaa 60 % perinteisiin menetelmiin verrattuna.
Kustannustehokkuus– Poistaa useiden mekaanisten nollalinssien tarpeen.
Joustavuus– Helposti räätälöitävissä erilaisiin optisiin malleihin.
Jäljitettävyys– Yhteensopiva alan standardiinterferometrien kanssa helppoa integrointia varten.
Ningbo Zhixing Optical Technology Co., Ltd.on maailmanlaajuisesti tunnustettu valmistaja, joka on erikoistunut korkean tarkkuuden optisiin testausinstrumentteihin, holografisiin elementteihin ja metrologisiin ratkaisuihin. Vuosikymmenten kokemuksella optisen suunnittelun ja valmistuksen alalla yhtiö on rakentanut vahvan maineen innovaatioista, luotettavuudesta ja teknisestä asiantuntemuksesta.CGH sylinterin nollatja holografinen metrologia.

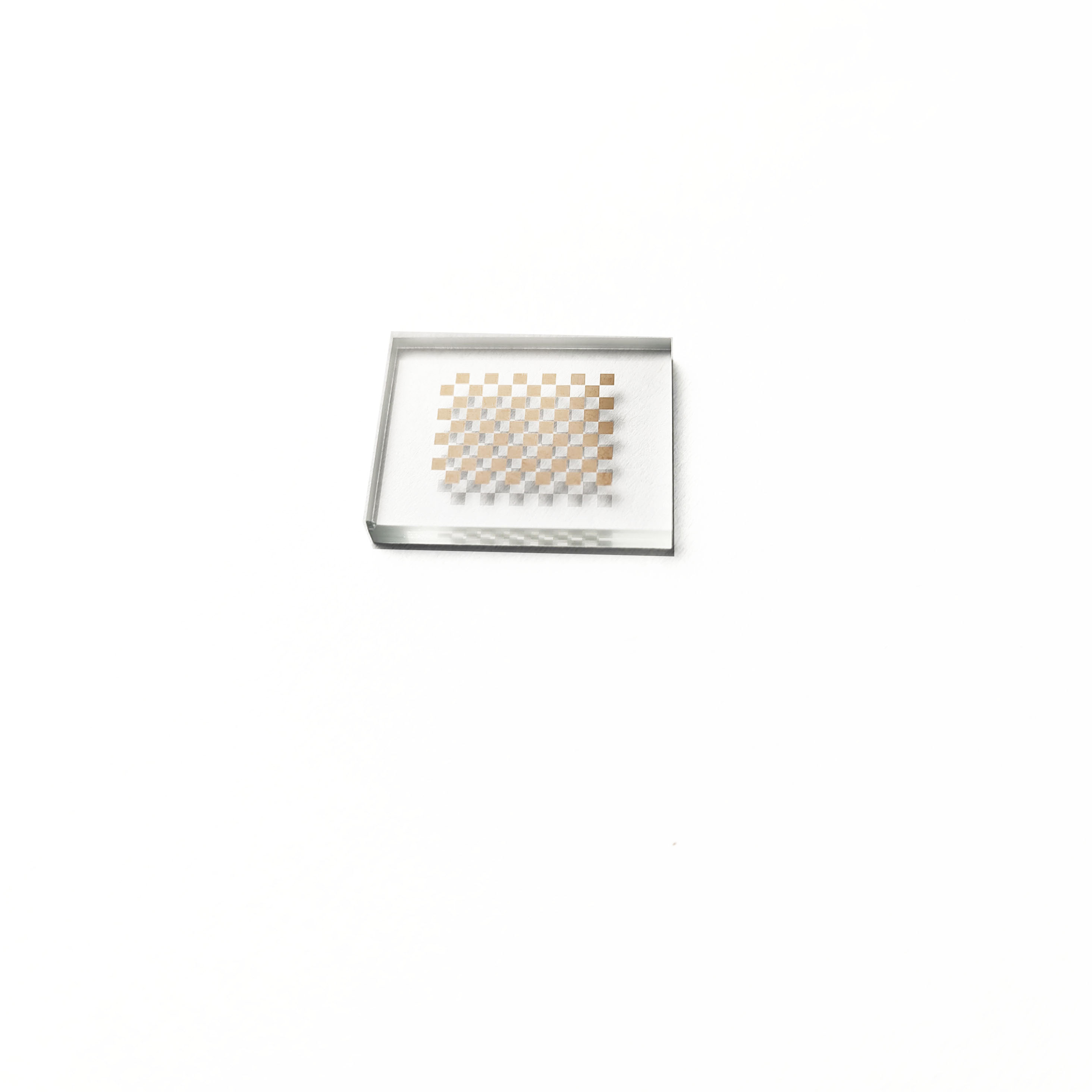

Ningbo Zhixing Optical Technology Co., Ltd.on teknologiayritys, joka keskittyy optisten laitteiden, kuten Machine Vision Calibration Boardin, Optical Glass Line Rulerin, Photomaskin jne. tutkimukseen ja kehittämiseen. Yrityksen perustaja valmistui Kiinan tiededekaan Chunguang Machinery Institutesta. Ydintutkimus- ja kehitystiimiin kuuluu useita lääkäreitä, jotka ovat valmistuneet Changchunin optiikka- ja elektroniikkainstituutista, Zhejiangin yliopistosta, Beijing Institute of Technologysta ja muista kuuluisista kotimaisista optoelektroniikan kouluista.
Yritysvoi suorittaa optisen järjestelmän suunnittelun, asfäärisen pinnan käsittelyn, asfäärisen pinnan ilmaisimen (CGH) tuotannon, konenäkökalibrointilevyn kehittämisen ja muiden tarpeiden mukaan asiakkaiden tarpeiden mukaan, asfäärisen pinnan ilmaisimella (CGH) on itsenäiset immateriaalioikeudet, mikä rikkoo ulkomaisten kollegoiden monopolin tässä tekniikassa. Kehittämisessä kalibrointilevyt ja monet tunnetut yritykset kotimaassa ja ulkomailla ylläpitää pitkän aikavälin yhteistyötä. Yrityskulttuurimme on uuden tiedon etsiminen, totuuden etsiminen tosiasioista, valon mittareiden luominen, kontaktien luominen tuotteisiin ja asiakkaiden vilpitön palveleminen.
Yrityksen tuotantolaitokset on varustettu edistyneillä litografia-, pinnoitus- ja interferometrisilla kalibrointijärjestelmillä, mikä varmistaa, että jokainen tuote täyttää kansainväliset optisen tarkkuuden standardit. Ningbo Zhixingin optisten insinöörien ja metrologian asiantuntijoiden tiimi tekee tiivistä yhteistyötä asiakkaiden kanssa toimittaakseen räätälöityjä ratkaisuja T&K-laboratorioille, ilmailulaitoksille ja optisten laitteiden valmistajille maailmanlaajuisesti.
Q1: Mihin CGH-sylinterin nollaa käytetään?
A1: Sitä käytetään sylinterimäisten tai asfääristen optisten komponenttien pinnan tarkkuuden mittaamiseen ja tarkistamiseen valmistuksen tai testauksen aikana.
Q2: Kuinka tarkkoja CGH-sylinterin nollat ovat?
A2: Tyypillisesti ne saavuttavat vaihetarkkuuden ≤ λ/50, mikä varmistaa subnanometrin pinnan varmuuden.
Q3: Mitä aallonpituusaluetta ne tukevat?
A3: Useimmat CGH-sylinterin nollat toimivat 405–1064 nm:ssä ja ovat yhteensopivia eri interferometrien kanssa.
Q4: Voinko mukauttaa suunnittelua?
A4: Kyllä. Ningbo Zhixing Optical Technology Co., Ltd. tarjoaa täysin räätälöityjä kuvioita, halkaisijoita ja asennusvaihtoehtoja.
Q5: Ovatko ne yhteensopivia yleisten interferometrien kanssa?
A5: Ehdottomasti. Ne voidaan integroida Zygo-, 4D- ja muihin vakiojärjestelmiin.
Q6: Mitä materiaaleja valmistukseen käytetään?
A6: Sulatettua piidioksidia tai kvartsia käytetään varmistamaan lämpöstabiilisuus ja optinen selkeys.
Kysymys 7: Miten CGH-sylinterin nollat säilytetään tai ylläpidetään?
A7: Säilytä niitä kuivassa, pölyttömässä ympäristössä ja käsittele puhtailla käsineillä holografisen kuvion suojaamiseksi.
Q8: Kuinka ne parantavat tuotannon tehokkuutta?
A8: Ne vähentävät merkittävästi asennusaikaa ja poistavat useiden mekaanisten referenssioptiikan tarpeen.
Q9: Soveltuvatko ne korkeisiin lämpötiloihin?
A9: Kyllä, useimmat mallit ovat vakaita -20 °C ja +80 °C välillä.
Kysymys 10: Mistä voin tilata CGH-sylinterin tyhjiä?
A10: Voit ottaa yhteyttä suoraanNingbo Zhixing Optical Technology Co., Ltd.tiedusteluja, tarjouksia ja teknisiä neuvoja varten.
Nykypäivän kilpailukykyisessä optisen valmistusympäristössäCGH sylinterin nollatmuuttavat tapaa, jolla tarkkuusoptiikka testataan ja validoidaan. Tarjoamalla digitaalista tarkkuutta, kustannussäästöjä ja toiminnan tehokkuutta, ne ovat tärkeä harppaus eteenpäin optisessa suunnittelussa.
Ningbo Zhixing Optical Technology Co., Ltd.on luotettava kumppani yrityksille, jotka etsivät räätälöityjä optisia testausratkaisuja, jotka täyttävät korkeimmat kansainväliset standardit. Tarvitsetpa tavallisia holografisia nollakohtia tai räätälöityjä malleja ainutlaatuisiin optisiin järjestelmiin, heidän asiantuntijatiiminsä tarjoaa päästä päähän teknistä tukea.
📩Ota yhteyttäMeille:
Tekniseen konsultointiin, tuotteiden räätälöintiin tai joukkotilauksiinCGH sylinterin nollat, ota yhteyttä ammattitiimiin osoitteessaNingbo Zhixing Optical Technology Co., Ltd.virallisen verkkosivustonsa tai sähköpostinsa kautta. Koe tarkkuus, luotettavuus ja innovaatio jokaisessa optisessa ratkaisussa.
-
