Piilotettu tappaja #1: Viitesiirron vääristymä – Estä tiukasti "laittomat asento"-mittaukset kohdistusalueella. CGH-testauksen teknisessä logiikassa referenssisiirtolinkki on erittäin tiukka: interferometrin aaltorintama → siirretty CGH-diffraktiopinnalle → lopulta siirretty testattavaan linssiin. Tämä on toisiinsa yhdistetty geometrinen ketju. Myynnin jälkeisessä tuessa huomaamme usein, että asiakkaiden toimittamissa mittaustiedoissa CGH:n kohdistusalue on täynnä tiheitä häiriöreunoja. Tämä tila tarkoittaa, että CGH ei ole suunnittelun edellyttämässä fyysisessä asennossa; viite on jo kohdistettu väärin ensimmäisestä vaiheesta (interferometri CGH:hen). Kaikki tässä "laittomassa asennossa" mitatut pintatiedot eivät ole vain täysin epätarkkoja, vaan myös vakavasti harhaanjohtavia myöhempää ongelma-analyysiä varten, mikä edustaa erittäin tiukkaa suunnittelukäytäntöä.

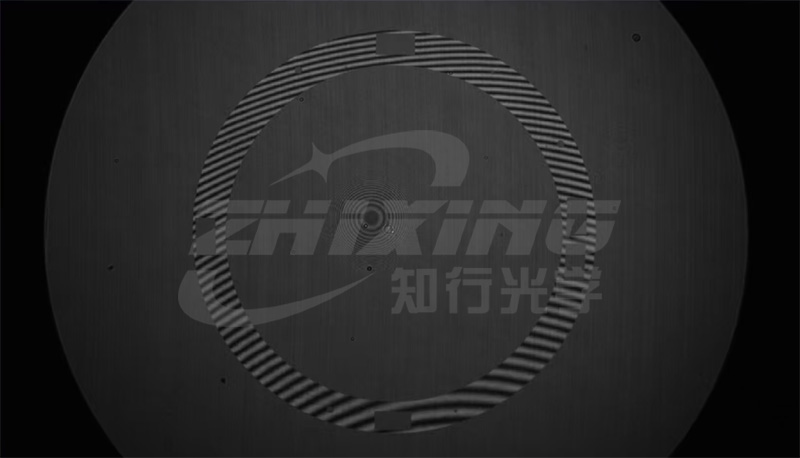

Kaavio kohdistusvirheestä
Vastatoimenpiteet: Pakotettu referenssilukitus ja paluu "nollahapsut" -toimintoihin. Mittaustietojen aitouden ja oikeellisuuden varmistamiseksi on luotava "ase-prioriteetti" toiminnallinen ajattelutapa: Kohdistusalue on "komento": Kohdistusalue CGH:ssa on ainutlaatuinen takaisinkytkentäkuvio, joka varmistaa interferometrin ja CGH:n välisen spatiaalisen suhteen. Tämän alueen hapsut on säädettävä "nollahapsun" tilaan tai mahdollisimman harvaksi hienosäätämällä CGH-asentoa. Noudata tiukasti käyttöohjeen asentoa: Käyttäjien on noudatettava tiukasti ohjekirjassa määritettyä alkuasentoa asennuksen ja säädön aikana. Lukuisat reunat kohdistusalueella osoittavat, että CGH:n sävelkorkeus, atsimuutti tai keskipoikkeama ei ole vielä saavuttanut nollaa; tietojen hankkiminen on ehdottomasti kielletty näissä olosuhteissa. Varmista fyysisen referenssin ainutlaatuisuus: Vain kun kohdistusalueen reunat on vähennetty harvempaan tilaan fyysisten rajojen alla, voidaan todistaa, että CGH on suunnitellussa vakiomittaustilassa. Tällä hetkellä tallennetut tiedot heijastavat todella testattavan linssin aiheuttamaa aaltorintaman poikkeamaa.
Hidden Killer Two: Mirror "Force Deformation" - Astigmatismin laiminlyöty lähde. Jos kohdistusongelma on toimiva, tämä ongelma viittaa suoraan itse testattavaan objektiin. Useilla asfäärisilla peileillä on keveyden saavuttamiseksi tai tiettyjen optisten suunnitteluvaatimusten täyttämiseksi usein suuri kuvasuhde tai ne on valmistettu materiaaleista, joiden jäykkyys on suhteellisen rajoitettu. Kun näitä peilejä pidetään työkaluissa tai sijoitetaan erityisillä tukimenetelmillä, painovoima ja puristusjännitys aiheuttavat suoraan muodonmuutoksia peilin runkoon. Mikä on tulos? Astigmatismi. Ja tämä astigmatismi on todellista ja fyysisesti läsnä - peili on todellakin "puristettu" astigmatismiin. CGH (Calibrated High-Gross Mirror) havaitsee sen suurella herkkyydellä, mutta ongelma ei ole CGH:ssa eikä peilin pinnan viimeistelyssä, vaan siinä, "miten korjasit tämän peilin". Monet hajataitteisuustapaukset, joita on "mahdoton säätää" paikan päällä, johtuvat itse asiassa vääristä tukimenetelmistä. Ratkaisu: Kaksi vaihetta syyllisen tunnistamiseksi. Keskity ensin peilin ja työkalujärjestelmän jäykkyyden yhteensovittamiseen. Suuren kuvasuhteen omaavien peilien osalta testaustyökalujen suunnittelu ja todentaminen on annettava yhtä tärkeäksi kuin itse peilin valmistus. Jos mittaat toistuvasti säännöllistä astigmatismia, tarkista ensin työkalut ja tukimenetelmät. Toiseksi, käytä yksinkertaista mutta erittäin tehokasta diagnostiikkamenetelmää perimmäisen syyn vahvistamiseksi – pyörivää CGH-testimenetelmää. Pidä peili ja teline samassa asennossa ja käännä CGH:ta tietyssä kulmassa (esim. 90°). Jos astigmatismin suunta interferogrammissa pysyy muuttumattomana, CGH itsessään ei ole ongelma; astigmatismi on peräisin peilistä tai valaisimesta, joten jatka kiinnitysmenetelmän tarkistamista. Jos astigmatismin suunta pyörii synkronisesti CGH:n kanssa, ongelma on itse CGH:ssa. Tämä testi kestää vain muutaman minuutin, mutta voi välittömästi poistaa epäilykset CGH:sta ja keskittyä tutkimuksessa ongelman todelliseen lähteeseen, mikä tekee siitä tehokkaan työkalun paikan päällä tehtävään diagnoosiin.

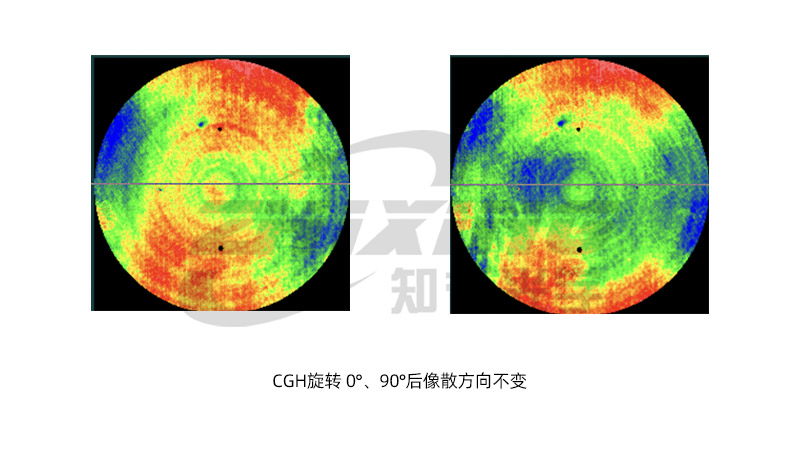

Astigmatismin suunta pysyy muuttumattomana, kun CGH:ta on käännetty 0° ja 90°.
Hidden Killer #3: Testattava peili ei ollut puhdas – Jopa parhaat testauslaitteet ovat alttiita kontaminaatiolle. Tämä ongelma kuulostaa yksinkertaiselta, mutta kiinnijäämisen todennäköisyys on erittäin korkea, ja jopa kokeneemmat insinöörit ovat joskus alttiimpia tekemään tämän virheen. Käsittelyn, käsittelyn ja kiinnityksen aikana peilipintoihin kertyy väistämättä sormenjälkiä, rasvaa, kiillotusnesteen jäämiä, pölyhiukkasia ja jopa ilmasta kondensoituneita haihtuvia aineita. Nämä aineet ovat näkymättömiä paljaalla silmällä fluoresoivassa valossa, mutta kun ne tulevat CGH-testauksen optiselle polulle, ne näkyvät interferogrammissa paikallisina pinnan "kuoppina" tai "pulloitumina" tai pienimuotoisina epäsäännöllisinä kohina. Ratkaisu: Ota käyttöön standardoidut puhdistus- ja tarkistusmenettelyt. Älä käytä "melkein puhdasta" arviointitavana. Peileille ennen tarkkaa testausta määritä selkeä liuotinvalinta (esim. analyyttinen etanoli, asetoni), pyyhintämenetelmät (vetäminen, rullaus) ja lopulliset vahvistusvaiheet. Jos mahdollista, skannaa nopeasti peilipinnan eri alueet testattavan optisen polun alla. Jos paikallinen "vika" katoaa tai liikkuu pyyhkimisen jälkeen, se ei ole pinnan muotoongelma. Tämän vaiheen huolellinen suorittaminen voi säästää huomattavasti turhaan kiillotukseen kuluvaa aikaa. Hidden Killer Four: Diffraktiojärjestyksen ylikuuluminen – "ei-toivottu valo" CGH on pohjimmiltaan diffraktiivinen optinen elementti, joka tuottaa useita diffraktiojärjesyksiä. +1-astetta käytetään havaitsemiseen, kun taas 0., -1. ja vielä korkeammat arvot, jos niitä ei ole eristetty, eksyvät mittausoptiselle tielle vähentäen häiriörajojen kontrastia ja jopa aiheuttaen vääriä vaihetietoja. Tämä on pohjimmiltaan suunnittelutason ongelma, mutta kentällä se ilmenee usein "sumenneina reunuksina", "huonona kontrastina" ja "virheinä". Hyvin suunnitellun kantoaaltotaajuuden arvo on häiritsevien diffraktiojärjestysten selkeässä erottelussa. Ratkaisu: Jos olet sulkenut pois muut tekijät ja reunat ovat edelleen "sumentuneet", voit vahvistaa kantoaaltotaajuuden suunnittelukaavion ja kvantitatiivisen analyysiraportin diffraktiojärjestyksen erottelusta CGH-suunnittelijan kanssa. Hidden Killer Five: Riittämätön lämpötasapaino – epätarkkoja mittauksia äskettäin saapuneilla peileillä Tämä ongelma kuulostaa yksinkertaiselta, mutta sitä esiintyy hyvin usein. Peilit otetaan suoraan työpajasta, puhdistussäiliöstä tai säilytyskaapista, eikä niiden lämpötila ole vielä täysin tasapainossa testausympäristön kanssa ennen kuin ne asetetaan telineeseen testattavaksi. Peilin sisällä on lämpötilagradientti, ja pinnan lämpömuodonmuutos aiheuttaa jatkuvaa ajautumista mittaustuloksissa – ensimmäisten viiden minuutin aikana mitatut tiedot eroavat kymmenen minuuttia myöhemmin mitatuista; häiriöhaarat välittömästi käynnistyksen jälkeen ja stabiloinnin jälkeen ovat lähes identtiset. Joskus käyttäjät pitävät dataa virheellisinä ja piinaavat erilaisia säätöjä, mutta peili itse asiassa "liikkuu itsestään" - se on hitaasti lähestymässä lämpötasapainoa. Ratkaisu: Anna sille aikaa. Luo vakiolämpötilan säilytysprotokolla ennen testausta, erityisesti suurille tai paksuille peileille, koska lämpötasapainoaika voi olla paljon pidempi kuin intuitiivisesti odotat. Jos mahdollista, käytä lisälämpötilan mittausmenetelmiä varmistaaksesi, että peilin lämpötila on vakiintunut ennen testauksen aloittamista. Kuinka systemaattisesti "haamut kiinni"? Yhteenvetona, kun havaitset virheen CGH-testauksen aikana, harkitse seuraavan järjestyksen tarkistamista: Onko kohdistusalue säädetty oikein? – Jos kohdistusalueella on erittäin tiheitä hapsuja, alkuperäinen perusviiva on viallinen. Onko valaisin vääristänyt peiliä? – Tarkista kiinnitystapa; Käytä rotaatio-CGH-menetelmää sulkeaksesi pois itse CGH:n ennen kuin keskityt kiinnittimeen tai peiliin. Onko peili puhdas? – Puhdista ensin kaikki alueet, joissa on kuoppia tai pullistumia; älä kiirehdi kiillottamaan sitä, jos se ei ole puhdas. Onko diffraktiojärjestyksissä ylikuulumista? – Epäselvät hapsut eivät välttämättä tarkoita riittämätöntä valon voimakkuutta; hajavaloa saattaa esiintyä. Onko peili lämpötasapainotettu? – Anna sen riittävän kauan saavuttaa vakiolämpötila; älä kiirehdi prosessia. CGH-testaus on tiukka tiede ja huolellinen suunnittelukäytäntö. Seuraa meitä saadaksesi lisää käytännön tekniikoita CGH:n ja asfäärisen pinnan testauksessa. Mitä muita outoja ongelmia olet kohdannut paikan päällä, joita et vain voinut korjata? Voit vapaasti jakaa kokemuksesi kommenttiosiossa.
