Valkoinen paneeli musta kuvio keraaminen kalibrointitaulu

Zhixingillä on rikas kokemus valkoisen paneelin mustan kuvion keraamisesta kalibrointilevystä, ja samalla se voi varmistaa, että tuotteen tarkkuus täyttää asiakkaiden vaatimukset, tukee eri mallien räätälöintiä ja innolla yhteistyötä kanssasi.

White Panel Black Pattern Ceramic Calibration Board on työkalu robottien kalibrointiin ja mittaamiseen erittäin tarkkoihin konenäkösovelluksiin. Se soveltuu teollisuusautomaation tuotantolinjaan, robottinäköjärjestelmään, 3D-skannaukseen, CNC-koneistukseen ja tarkastukseen. Kalibrointitaululla voidaan mitata robotin asentoa ja asentoa, parantaa robotin tarkkuutta ja tarkkuutta, parantaa työn tehokkuutta sekä vähentää tuotantokustannuksia ja työriskiä.

White Panel Black Pattern Ceramic Calibration Boardin vaatimukset ovat erittäin tiukat ja vaativat suurta vakautta ja suurta tarkkuutta sekä häiriönestokykyä ja korkeaa toistettavuutta. Siksi vain valmistajat, joilla on erinomainen optinen laatu ja tarkkoja valmistusprosesseja, voivat valmistaa tällaisia ​​vaikeita kalibrointilevyjä.

Lyhyesti sanottuna White Panel Black Pattern Ceramic Calibration Board on huippuluokan konenäkömittaus- ja kalibrointityökalu, joka voi parantaa robotti- ja automatisoitujen tuotantolinjojen tarkkuutta ja tarkkuutta, soveltuu useille teollisuuden aloille ja on välttämätön osa moderni älykäs valmistus ja automatisoitu tuotanto. White Panel Black Pattern Ceramic Calibration Board on työkalu robottien kalibrointiin ja mittaamiseen erittäin tarkkoihin konenäkösovelluksiin. Se soveltuu teollisuusautomaation tuotantolinjaan, robottinäköjärjestelmään, 3D-skannaukseen, CNC-koneistukseen ja tarkastukseen. Kalibrointitaululla voidaan mitata robotin asentoa ja asentoa, parantaa robotin tarkkuutta ja tarkkuutta, parantaa työn tehokkuutta sekä vähentää tuotantokustannuksia ja työriskiä.

White Panel Black Pattern Ceramic Calibration Boardin vaatimukset ovat erittäin tiukat ja vaativat suurta vakautta ja suurta tarkkuutta sekä häiriönestokykyä ja korkeaa toistettavuutta. Siksi vain valmistajat, joilla on erinomainen optinen laatu ja tarkkoja valmistusprosesseja, voivat valmistaa tällaisia ​​vaikeita kalibrointilevyjä.

Lyhyesti sanottuna White Panel Black Pattern Ceramic Calibration Board on huippuluokan konenäkömittaus- ja kalibrointityökalu, joka voi parantaa robotti- ja automatisoitujen tuotantolinjojen tarkkuutta ja tarkkuutta, soveltuu useille teollisuuden aloille ja on välttämätön osa moderni älykäs valmistus ja automatisoitu tuotanto.

OMINAISUUS:

Olennaisia ​​yksityiskohtia

Räätälöity tuki: OEM, ODM

Alkuperäpaikka: Zhejiang, Kiina

Tuotemerkki: Zhixing

Mallinumero: ZX

Tuotteen nimi: White Panel Black Pattern Ceramic Calibration Board

Materiaali: keramiikka

Väri valkoinen

Tarkkuus: ±0,001

Ominaisuus: Hauras

Sovellus: konenäkö

Toiminto: Kalibrointi

Paino: ±15g

Tyyppi: Optiset lisävarusteet

Käyttö: Mittalaitteet

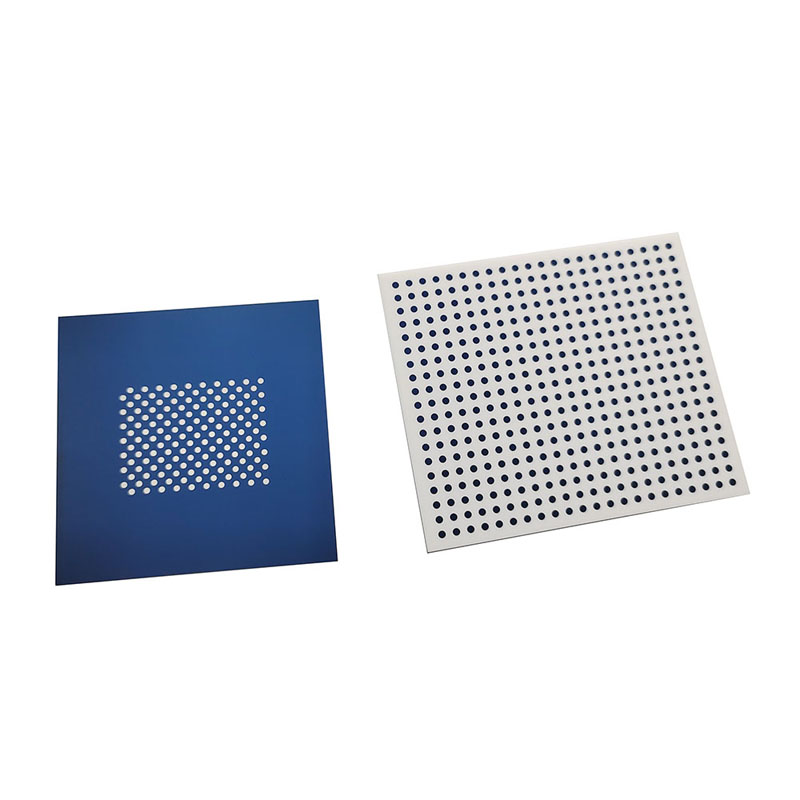

Sininen paneeli valkoinen kuvio VS sininen kuvio valkoinen paneeli

Valkoinen kuvion yksityiskohtien näyttö

Varotoimet White Panel Black Pattern Ceramic -kalibrointilevyn käyttöön:

1. Kalibrointikuvien määrä on yleensä 15 - 25. Kuvien määrä on liian pieni, mikä johtaa helposti virheellisiin kalibrointiparametreihin.

2. Kalibrointilevyn kuvakoon on oltava noin 1/4 - kaksi kertaa koko kuvasta, ja koon on oltava erilainen eri kohtausten mukaan.

3. Käytä apuvalonlähdettä kalibrointilevyn kiillottamiseen varmistaaksesi, että kalibrointilevyn kirkkaus on riittävä ja tasainen.

4. Kalibrointilevykuvausta ei saa räjäyttää liikaa, mikä johtaa piirteen ääriviivojen poiminnan siirtymiseen, mikä johtaa epätarkkaan ympyrän keskipisteen poistoon.

5. Kalibrointilevyn kuvantamisessa ei voi olla selvää tarkennusetäisyyttä. Kun epätarkennus tapahtuu, kalibrointilevyn etäisyyttä, aukon kokoa ja kuvan etäisyyttä voidaan säätää säätämällä (kiinteän tarkennuksen objektiivilla tarkennus tarkoittaa yleensä kuvaetäisyyden säätämistä).

6. Kalibroinnin aikana kameran aukkoa ja polttoväliä ei voi muuttaa, mikä vaatii uudelleenkalibroinnin.

7. Kalibrointilevykuvien lukumäärän on katettava koko mittaustila ja koko mittausnäkökenttä. Kameran kuva on jaettava neljään neljännekseen. On varmistettava, että otetut kalibrointilevykuvat jakautuvat tasaisesti neljään kvadranttiin. Jokaisessa kvadrantissa on suositeltavaa kallistaa kahdesti eri suuntiin.
